¿Cómo instalar pines pogo?
Análisis del problema del enchapado en oro anormal de pines pogo en conectores POGO PIN

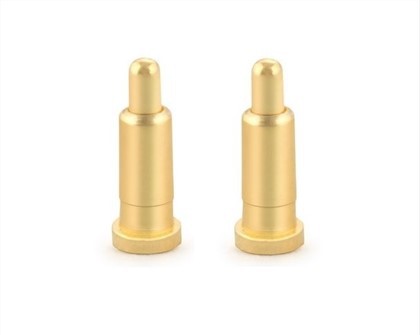

Los pines del conector POGO PIN pines pogo generalmente están hechos de latón, que es un metal muy activo. Cuando se expone al aire, reacciona con el oxígeno del aire y la superficie se oxida.
Por lo tanto, los pines pogo POGO PIN deben estar chapados en la superficie, más comúnmente chapados en oro, niquelados, zincados, plateados, etc. Hoy discutiremos algunos de los problemas que los pines pogo POGO PIN encontrarán durante el oro. proceso de chapado.
El proceso de chapado en oro juega un papel importante en el recubrimiento de pines pogo de POGOPIN. En la actualidad, el enchapado en oro todavía se realiza en los orificios de una gran cantidad de componentes pinhole mediante enchapado en barril y enchapado por vibración, a excepción de algunos pines pogo de material que se enchapan selectivamente con oro. . En los últimos años, el tamaño del conector se ha miniaturizado cada vez más, y la calidad del chapado en oro en el orificio de la parte del orificio se ha vuelto más prominente. Los requisitos de calidad de los usuarios para la capa de oro también son cada vez más altos, y algunos usuarios también tienen una calidad de apariencia cada vez más alta de la capa de oro. Incluso en niveles muy críticos, estos problemas de calidad comunes siempre pueden mejorar la calidad del enchapado en oro del conector para garantizar la calidad del enchapado en oro del conector. Las razones de estos problemas de calidad se discuten una por una.
1. El color de la capa dorada del pin pogo es anormal. El color de la capa chapada en oro del pasador de resorte es inconsistente con el color de la capa de oro ordinaria, o la capa de oro de diferentes partes del mismo producto auxiliar tiene un color diferente. Este es uno de los problemas más comunes con la galvanoplastia.
2. La influencia de las impurezas en la materia prima chapada en oro pogo pin
Cuando las impurezas introducidas en la solución de recubrimiento superan la tolerancia de la solución de recubrimiento de oro, el color y el brillo de la capa de oro se verán afectados rápidamente. Si se ve afectada por impurezas orgánicas, la capa de oro se verá opaca. La película es muy oscura y la posición del cabello no es fija. Si las impurezas metálicas interfieren, se reducirá el rango efectivo de densidad de corriente. La prueba de la celda de Hall muestra que la densidad de corriente de la pieza de prueba no es brillante en el extremo inferior o placa en el extremo superior y no se enchapa en el extremo inferior. Al reflejar que la galvanoplastia es roja o incluso ennegrecida, el cambio de color en el orificio es más evidente.
3. La densidad de corriente chapada en oro del pin pogo es demasiado alta.
Dado que el área total de la parte enchapada se calcula incorrectamente, el valor es mayor que el área de la superficie real, por lo que la cantidad de corriente de enchapado en oro es demasiado grande, o cuando se usa el enchapado en oro, la amplitud del enchapado en oro es demasiado pequeña para cristalizar todo o parte del baño de oro en la ranura, y visualmente Observe el oro. Esta capa es roja.
El método de instalación del pin pogo es:

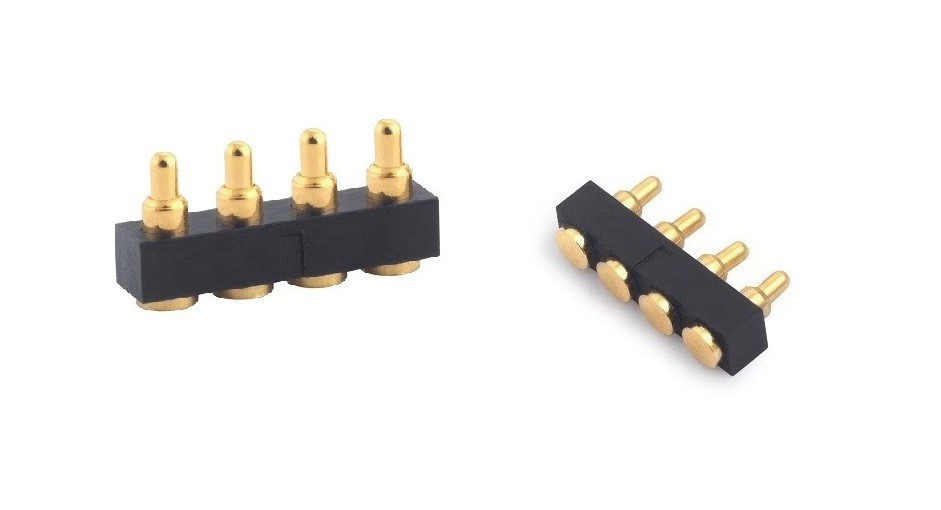

1. Montaje en superficie
El pin pogo generalmente se instala de manera estable, y la parte inferior del tubo de la aguja tiene un diseño de fondo plano, por lo que podemos usar un paquete vertical u horizontal, lo que facilita la soldadura con la PCB. Además, algunas agujas tienen pasadores de ubicación en el extremo, por lo que no hay desplazamiento y funcionará mejor.

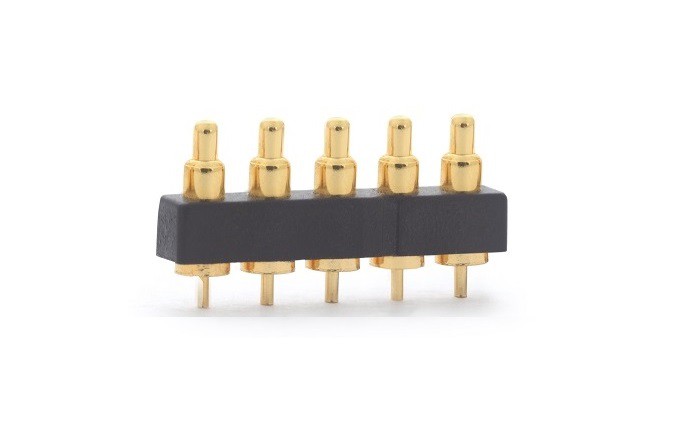

2. Método de instalación de cola de soldadura recta
Paquete de complemento ordinario para soldar fácilmente. Además, a menudo usamos paquetes de complementos finales, lo que también brinda a los fabricantes de pines pogo más opciones en términos de utilización del espacio.
3. Instalación flotante
Adopta principalmente un diseño de doble acción y doble cabezal, que es más adecuado para la conexión sin presión de soldadura, lo que permite a los ingenieros tener más flexibilidad de espacio al realizar conexiones bidireccionales de placa a placa.
Hay muchos otros métodos de instalación para pines pogo PIN POGO. También tenemos que elegir de acuerdo con nuestra situación real.
