Pines Pogo para soluciones de carga TWS
En comparación con los auriculares con cable ordinarios, los auriculares Bluetooth son más cómodos de usar. Con la actualización continua de la tecnología, la calidad del sonido de los auriculares Bluetooth se acerca cada vez más a la de los auriculares con cable; desde Apple iPhone 7, el conector para auriculares de 3,5 mm se canceló, lo que es aún más importante. El desarrollo de auriculares Bluetooth.

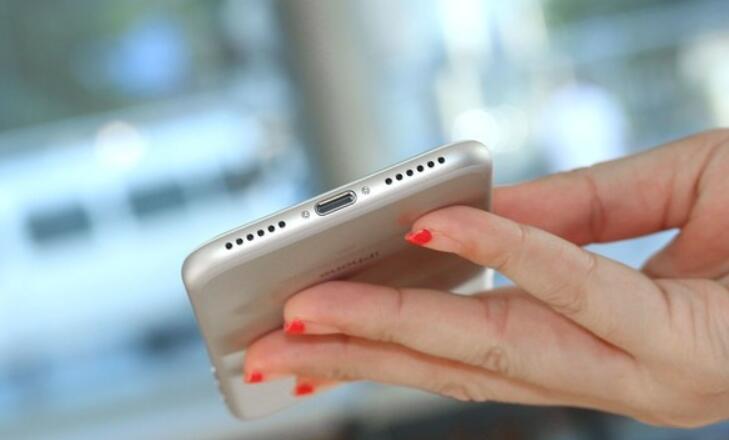

El iPhone sin el conector tradicional para auriculares de 3,5 mm
La diferencia más obvia entre los auriculares Bluetooth y los auriculares con cable tradicionales es que no hay un cable largo para los auriculares y las señales de audio se reciben a través de Bluetooth, por lo que los auriculares Bluetooth tienen circuitos y fuentes de alimentación independientes, y se pueden cargar para uso diario como un teléfono móvil; hoy, queremos Este artículo presenta los tipos de pines pogo utilizados en el compartimiento de carga de auriculares Bluetooth TWS (True Wireless Stereo).
En la caja de carga de auriculares TWS, hemos visto varias especificaciones de pines pogo (conectores de pines pogo), incluidos 2 pines, 3 pines, 5 pines, etc. El uso de pines pogo es regular, y el conjunto se divide en pines pogo de 2 pines y pines pogo de 3 pines. patas. y más Pines. Entonces, ¿cuáles son los usos de tantos pines pogo?

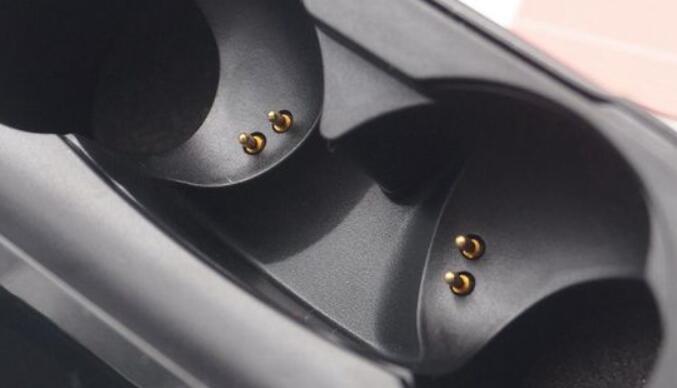

1. Soluciones de pin pogo de 2 pines:
El diseño del pin pogo de 2 pines es el más común en el mercado, y este diseño puede satisfacer las necesidades rígidas de carga de auriculares TWS. Los dos pines son positivo y negativo, respectivamente, y se utilizan para transferir la energía del compartimiento de la batería de la caja de carga TWS al auricular. De esta manera, si el TWS se usa como un auricular Bluetooth para llamadas, un auricular funciona y el otro auricular se puede colocar en el compartimiento de carga para recargar la energía; dicho ciclo de uso puede satisfacer las necesidades de una batería de larga duración.
Anteriormente, los pines pogo de 2 pines no podían tener en cuenta la comunicación al suministrar energía. Por lo tanto, para agregar funciones personalizadas, la fábrica de auriculares TWS probó pines pogo de 3 pines, pines pogo de 5 pines y otros esquemas de diseño, que también aumentaron el volumen del producto y dificultaron el ensamblaje. Es complicado y provoca un aumento del coste.
2. Solución de pin pogo de 3 pines
El diseño del dedal de resorte de 3 pines, además de la carga y conexión a tierra de 5 V, agrega un pin para el voltaje de la batería de los auriculares, que se utiliza para medir la potencia real de los auriculares.

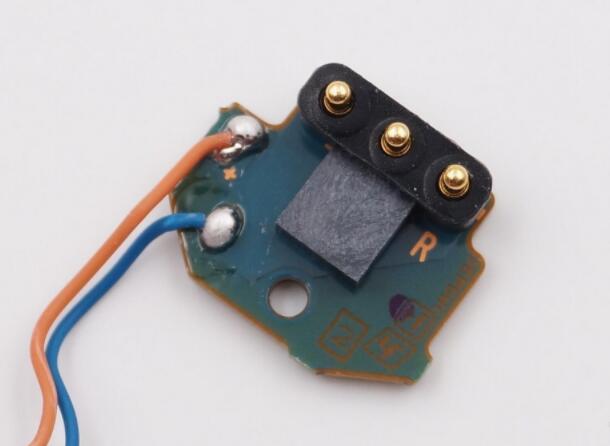

Pin de carga de 3 pines Pin de carga de 3 pines
Auricular Bluetooth TWS con pin de carga de 3 pines Auricular Bluetooth TWS con pin de carga de 3 pines
Pin de carga de 3 pines para el estuche de carga de auriculares Bluetooth Pin de carga de 3 pines para el estuche de carga de auriculares Bluetooth
3. Solución de pin pogo de 5 pines
El diseño del dedal de resorte de 5 pines tiene en cuenta los dos propósitos anteriores y tiene más funciones.
Este tipo de diseño solo se puede ver en los auriculares Bluetooth TWS de gama alta, que son relativamente raros. Se puede utilizar para la transmisión de datos en el almacenamiento interno de los auriculares, la actualización del firmware de los auriculares, la comunicación de datos de protocolo y otras funciones.
