El concepto de diseño básico,Diseño de émbolo yAltura de trabajo de Pogo Pin

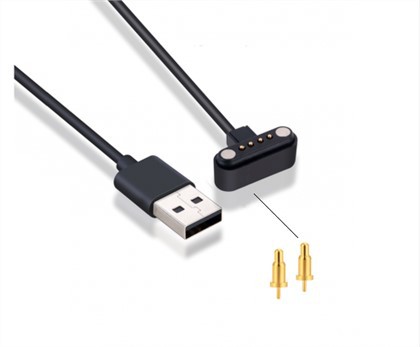

El concepto de diseño básico del Pogo Pin (conector con resorte):
Las características eléctricas encontrarán activamente el camino con la menor resistencia para conducir la corriente, la mejor condición
La corriente será conducida desde el eje de la aguja a la pared del tubo exterior y luego a la PCB. En este momento, el valor de la resistencia es el más pequeño.
El diseño básico del émbolo del Pogo Pin (conector con resorte):
Cola de sesgo
El diseño Bias Tail es el más común y el más barato de producir con un buen equilibrio entre rendimiento, precio y tamaño. Este diseño puede garantizar una impedancia inferior estable.
Ventaja: resistencia baja y estable
Taladro de espalda
El taladro trasero generalmente se usa en un entorno con conectores pequeños, como auriculares inalámbricos, teléfonos inteligentes o pequeños dispositivos IoT. el tamaño pequeño puede cumplir con los requisitos de elasticidad de los clientes porque la longitud del resorte de este diseño puede exceder la longitud del tubo de la aguja. En algunos casos donde el espacio es limitado.
Diseño de cono
Este tipo de diseño es la mejor opción para el conector con requisitos de alta concentricidad porque el resorte se puede colocar mejor en el pasador de cola cónico del eje del pasador directamente. cola cónica en la parte inferior del eje del pasador se coloca en el interior del resorte, para disminuir la sacudida del eje del pasador. Ventaja: giro fácil, poca asimetría, bajo costo.
diseño de pelota
El diseño de bola es la mejor opción para entornos desafiantes, como máquinas de trabajo pesado, carga y aplicaciones médicas, el contacto es más estable y la alta corriente es importante.
Ventaja: resistencia estable, puede pasar por alta corriente

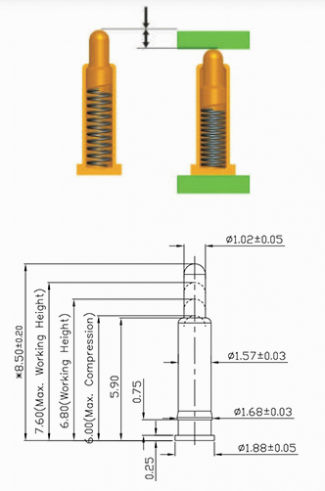

La altura de trabajo básica del Pogo Pin (conector con resorte):
Generalmente, la cantidad de compresión durante la operación es 2/3 del recorrido total, si la cantidad de compresión es suficiente, la fuerza positiva es demasiado baja y la impedancia no es estable.
El uso de un pasador pogo a la altura de trabajo aumentará significativamente la durabilidad y el rendimiento del conector.
La placa de contacto de la batería o el dedo dorado que conecta el pin pogo debe estar libre de suciedad, oxidación, etc.
Restrinja el uso dentro del rango de especificaciones indicadas en el dibujo.
