Conectores pin Pogo: una solución elástica para conexiones eléctricas
Los conectores pin Pogo, también conocidos como conectores con resorte, son un tipo de conector eléctrico que utiliza pines con resorte para hacer contacto y completar un circuito. Se utilizan comúnmente en electrónica de consumo y equipos de prueba donde se necesita una conexión confiable que se pueda acoplar y desacoplar fácilmente.

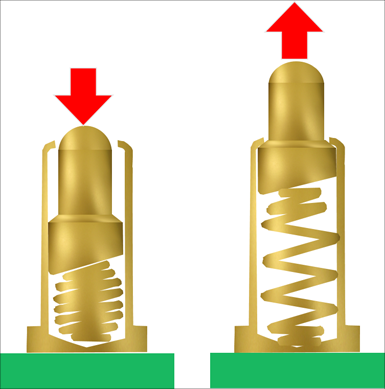

Cómo funcionan los pines Pogo
Un pin pogo consta de un eje conductor con un resorte en el interior. La punta está recubierta con un material conductor como oro sobre níquel para evitar la corrosión y mejorar la conductividad. El resorte proporciona el "rebote" que da su nombre a los pines de pogo, derivado de Pogo, el personaje de dibujos animados que salta sobre un palo de pogo.
Cuando se presiona el pin pogo sobre una almohadilla o un pin en una placa de circuito, el resorte se comprime y la punta conductora hace contacto. El resorte ejerce una fuerza constante para mantener una conexión confiable al mismo tiempo que permite alguna variación en la altura o planitud del compañero. Cuando no está acoplado, el resorte se retrae y tira de la punta de manera segura hacia el interior de la carcasa del pasador.
Beneficios de los pines Pogo
Los pines Pogo ofrecen varias ventajas sobre otros tipos de conectores:
- Baja resistencia de contacto debido al baño de oro y la presión del resorte
- No es necesario acoplar/desacoplar manualmente las conexiones
- Tolerante a la suciedad, el aceite y otros contaminantes
- Puede compensar una ligera desalineación entre las superficies de contacto
- Larga vida útil con mínimo desgaste después de repetidos ciclos de acoplamiento
- Diseño simple sin carcasas separadas ni mecanismos de bloqueo
Aplicaciones
Algunas aplicaciones comunes que utilizan conectores pin pogo incluyen:

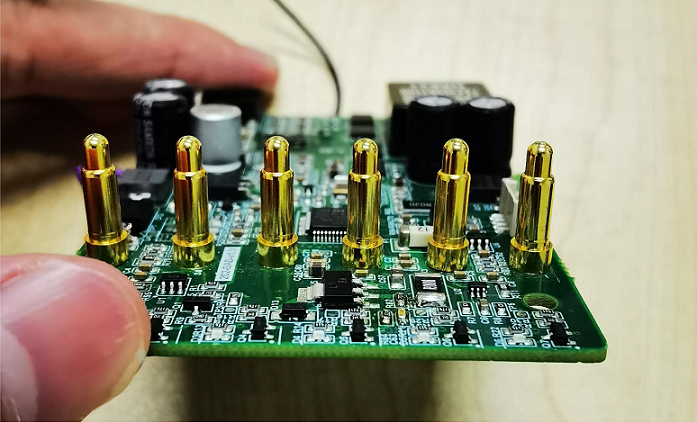

- Accesorios de prueba que necesitan hacer conexiones temporales a placas de circuito
- Programadores para prototipado y producción de bajo volumen
- Contactos de batería en dispositivos de consumo
- Sondas utilizadas para pruebas y depuración en circuito
- Interconexiones entre PCB en dispositivos electrónicos donde es posible que sea necesario cambiar las placas para actualizaciones o reparaciones
Los pines Pogo brindan una solución versátil y confiable para conexiones eléctricas temporales y semipermanentes en una variedad de aplicaciones. Su diseño con resorte absorbe la variación y resiste ciclos de acoplamiento repetidos, lo que los hace ideales para aplicaciones de creación de prototipos, pruebas y servicios.
