Cómo elegir correctamente el pin de prueba de pogo
Cualquiera que haya realizado mediciones y pruebas sabe que los datos precisos dependen del diseño y las capacidades de medición del instrumento de prueba. Pero pocas personas saben que la calidad del diseño, el proceso de fabricación, la compatibilidad y las especificaciones de rendimiento de las líneas de prueba y los conectores son tan importantes como los instrumentos de prueba. A continuación, nos centraremos en los cinco criterios específicos para la selección correcta de cables de prueba y pasadores de resorte.
Primero, seguridad:
Al igual que los requisitos de la fuente de alimentación, los cables de prueba del instrumento y los pines pogo deben cumplir con estrictos requisitos de seguridad debido al contacto directo con voltajes grandes, especialmente en línea con los requisitos internacionales de voltaje y categoría IEC1010, a saber, CATI, CAT II, CAT III o CATIV. . Otros requisitos de IEC1010 también incluyen pruebas transitorias, voltaje dieléctrico soportado o pruebas para verificar que el producto tenga suficiente aislamiento y cumpla con los requisitos de corriente, espacio libre eléctrico, dedal de resorte metálico expuesto y resistencia al impacto. Las agujas de prueba de buena calidad, junto con importantes equipos de protección personal como guantes y protección para los ojos, forman parte de las medidas de protección personal definidas en la norma NFPA70E.
En segundo lugar, robustez y durabilidad:
Los cables y conectores de prueba de alta calidad no sufrirán una degradación del rendimiento debido a la fricción diaria, como tirar, presionar y perforar. Ambos extremos de la línea de prueba deben tener fundas antiestrés bien diseñadas. El dedal del resorte de prueba debe ser un metal endurecido que pueda soportar conexiones repetidas y pueda transmitir datos precisos en todo momento.
En comparación con los materiales baratos, el alambre de cobre berilio estañado de múltiples hebras especialmente fabricado puede proporcionar flexibilidad, durabilidad a largo plazo, excelente conductividad y precisión. Otros factores incluyen la calidad de la soldadura interna del pin pogo y el conector y el rango de temperatura del material.
Tercero, desempeño e indicadores del diseño:
Es muy importante que el diseño del dedal del resorte de prueba y el clip de prueba sea cómodo o no. Una superficie de agarre cómoda y fácil de agarrar ayuda a sostener la aguja firmemente en su mano, y una abrazadera de resorte fuerte asegura una conexión firme. La conexión debe ser simple y las piezas correspondientes deben poder deslizarse juntas sin esfuerzo y sin estrés. Los contactos de los conectores de alta calidad deben ser conectores de latón maquinados niquelados o chapados en oro, no solo de latón fundido. El uso de contactos chapados en oro proporciona precisión y resistencia a la oxidación, lo que proporciona una conexión duradera, segura y confiable.
El índice de diseño de la línea de prueba y el dedal de resorte debe ser coherente con el instrumento de prueba correspondiente. Si el índice es menor que el del instrumento de prueba, el valor real del instrumento se reducirá considerablemente. Por ejemplo, el ancho de banda del osciloscopio es 100M, y el ancho de banda de la aguja correspondiente del osciloscopio es solo 50M, entonces el osciloscopio se convierte en 50M.
Cuarto, aplicaciones de alto rendimiento:

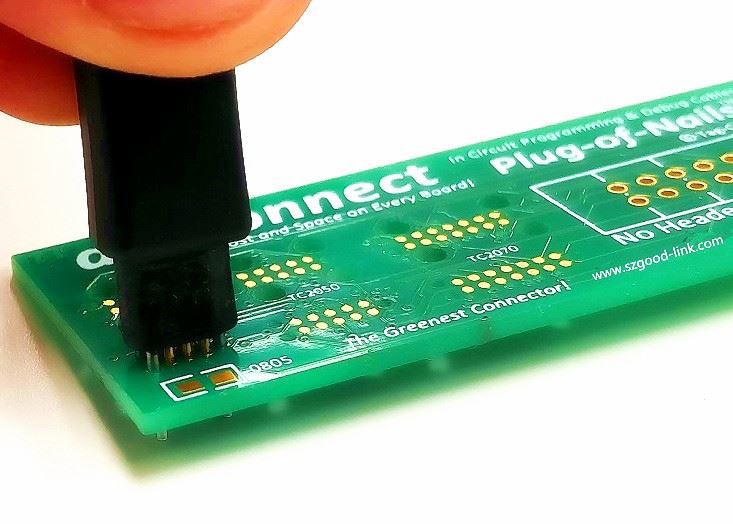

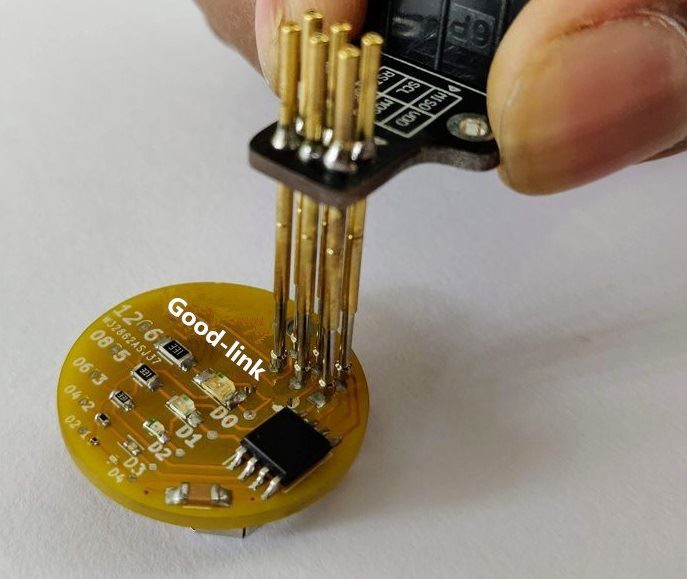

Desde un pasador de salto con resorte y una aguja fina y liviana para pruebas de circuitos electrónicos hasta un pasador de salto de acero inoxidable afilado y una aguja resistente adecuada para uso industrial, el diseño de la aguja ahora tiene en cuenta las necesidades de diferentes aplicaciones. Por ejemplo, las agujas de un solo punto son la forma más común de agujas. La mayoría de los medidores proporcionan una línea de prueba de un solo punto, que es bastante útil para una amplia gama de aplicaciones de prueba. Un dedal de resorte afilado es una mejor herramienta para medir puntos de contacto muy pequeños en placas de circuito de alta densidad. Aunque se dañan fácilmente, los pines de pogo generalmente se pueden volver a afilar porque no tienen placas.
La aguja con un dedal de resorte retráctil está conectada a un alambre de acero inoxidable con un diámetro muy delgado. A excepción del extremo de la aguja, todo el cable está cubierto por una capa aislante para evitar que el contacto accidental cause un cortocircuito y dañe el chip. El dedal de resorte de los alicates de gancho es adecuado para mantener la conexión en su lugar, lo que es conveniente para la operación sin manos. Use clips de prueba de diferentes tamaños para probar fácilmente los chips IC. Los clips de prueba IC son herramientas ideales para sondear varios pines en un chip IC. Son muy adecuados para encontrar uno de los muchos cables de viruta. Las agujas SMD se pueden utilizar para pruebas de punto fijo en placas de montaje en superficie (SMD). Este tipo de prueba requiere el uso de un dedal de resorte muy delgado y afilado en los puntos de contacto en placas de circuito muy pequeñas, como las mini abrazaderas de prueba MINI GRIP-XB / 100. La abrazadera micro SMD está diseñada para sujetar los pines de paso fino en el chip SMD. El cable adaptador BNC (cable de conexión corto con alambres pequeños) facilita la instalación del conector RF desde la placa de circuito para pruebas de señal ...
En quinto lugar, conector de conexión de línea de prueba:
De acuerdo con los estándares, la seguridad y las necesidades reales, el conector de línea de prueba tiene varias aplicaciones y enchufes y enchufes estándar. Por ejemplo, el osciloscopio tiene un conector BNC, el multímetro tiene un conector banana de 4 mm y el analizador de espectro tiene un conector tipo N, etc. Las diferentes aplicaciones tienen diferentes conectores. Para emparejarse, han aparecido en el mercado varios adaptadores (acoplamientos). Adaptador), adaptadores (adaptadores), cables adaptadores, cables de conexión, cables de derivación, etc.
En resumen, son los cinco criterios específicos para la correcta selección de líneas de prueba y pines de pogo los que hemos descrito hoy. De acuerdo con estos cinco puntos, todo el mundo también tiene un conocimiento más profundo de los pines de pogo.
