¿Cómo diseñar la antena de auriculares TWS?
Como parte importante del módulo Bluetooth, la antena Bluetooth del auricular TWS también juega un papel importante en el auricular TWS. El diseño de la antena Bluetooth y su idoneidad con los auriculares ayudan a mejorar la calidad de transmisión de la comunicación Bluetooth, mejorando así la experiencia real del usuario.
Entre los auriculares TWS actuales, las antenas Bluetooth ampliamente utilizadas se dividen principalmente en cuatro tipos, a saber, antenas integradas de PCB, antenas FPC, antenas de cerámica y antenas LDS. Esta vez, I Love Audio Network compartirá la función, los tipos y las opciones de diseño de la antena Bluetooth de los auriculares TWS desde tres aspectos: la importancia de la antena en los auriculares TWS, la introducción de la antena Bluetooth de los auriculares TWS y cómo elegir el diseño de los auriculares TWS.
1. La importancia de la antena de auriculares TWS
Desde radios antiguas hasta parlantes inteligentes actuales, desde "hermanos mayores" hasta teléfonos inteligentes, desde auriculares Bluetooth tradicionales hasta auriculares inalámbricos verdaderos TWS. En el desarrollo de la tecnología de electrónica de consumo, la antena es un firmware importante. Con el nacimiento del concepto de Internet de todo, el papel de la antena es aún más importante para que los hogares inteligentes, los vehículos inteligentes y los dispositivos portátiles inteligentes se conecten entre sí y sean controlados por una sola máquina.
Los auriculares TWS son auriculares estéreo inalámbricos verdaderos. El método de uso principal es conectarse con dispositivos móviles como teléfonos móviles y computadoras a través de la radiofrecuencia Bluetooth y luego transmitir información de audio a los auriculares, y luego decodificarlos y enviarlos al extremo del auricular.
En este proceso, se requiere que la antena Bluetooth actúe como una "torre" para comunicarse entre las dos partes y realizar las tareas de envío y recepción. Por lo tanto, en los auriculares TWS, el chip Bluetooth y la antena Bluetooth se complementan entre sí, para realizar la reproducción de música transmitida de forma inalámbrica y evitar los grilletes de los cables.

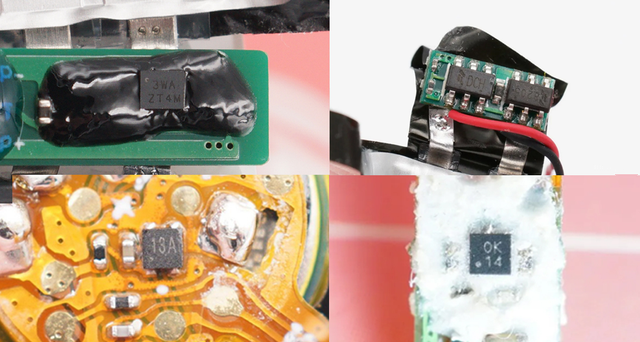

2. Introducción de la antena Bluetooth de los auriculares TWS

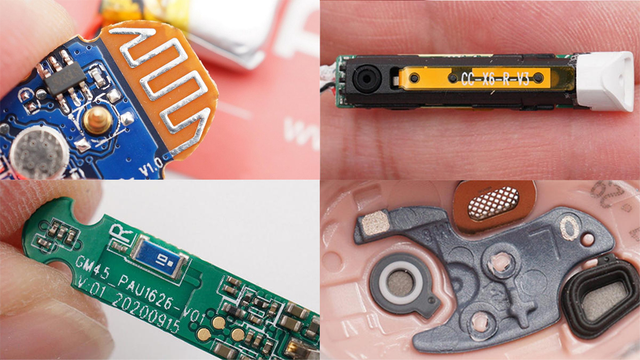

Como firmware importante de los auriculares TWS, el desarrollo actual de la antena Bluetooth es relativamente maduro. Hay principalmente cuatro tipos de antenas integradas de PCB, FPC, cerámica y LDS. Considere la apariencia del producto auricular TWS, los requisitos de banda de frecuencia y el costo para elegir el tipo de antena más adecuado.

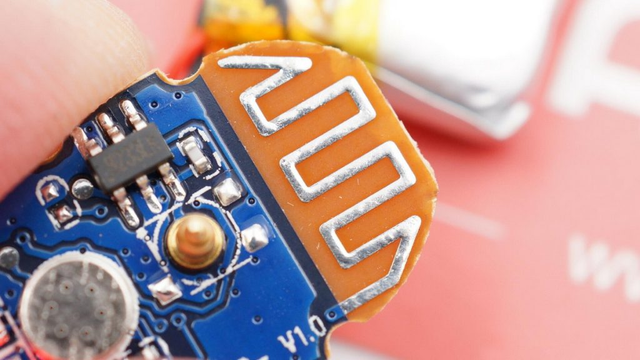

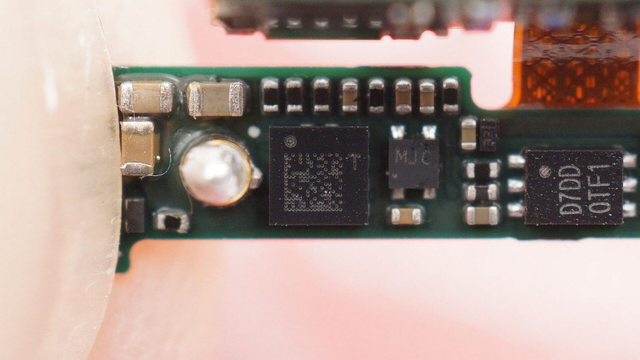

Antena a bordo de PCB
Como sugiere el nombre, la antena integrada de PCB es un tipo de antena que se dibuja directamente en la placa de PCB. Es ampliamente utilizado en placas de circuito de módulo de frecuencia única, como módulos Bluetooth, módulos WIFI y módulos ZIGBEE. En los auriculares TWS, debido a la limitación de volumen, la aplicación de la antena Bluetooth integrada es relativamente rara.
Las antenas a bordo de PCB pueden ser diseñadas e implementadas por proveedores de placas de PCB, que son equivalentes a la parte del circuito de la placa.
Ventajas: la antena integrada de PCB no necesita depuración múltiple y se puede dibujar directamente en la PCB sin costo.
Desventajas: el área requerida es grande, la directividad es relativamente única, solo adecuada para una sola banda de frecuencia, la consistencia de diferentes lotes de antenas es relativamente pobre y la capacidad antiinterferente es pobre.

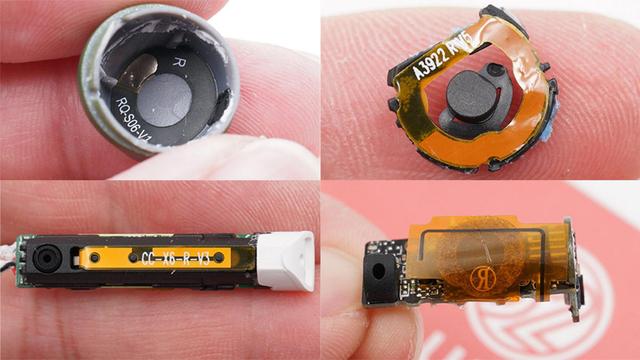

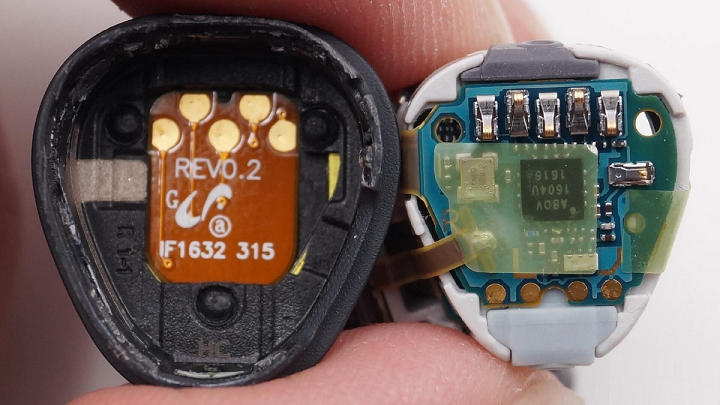

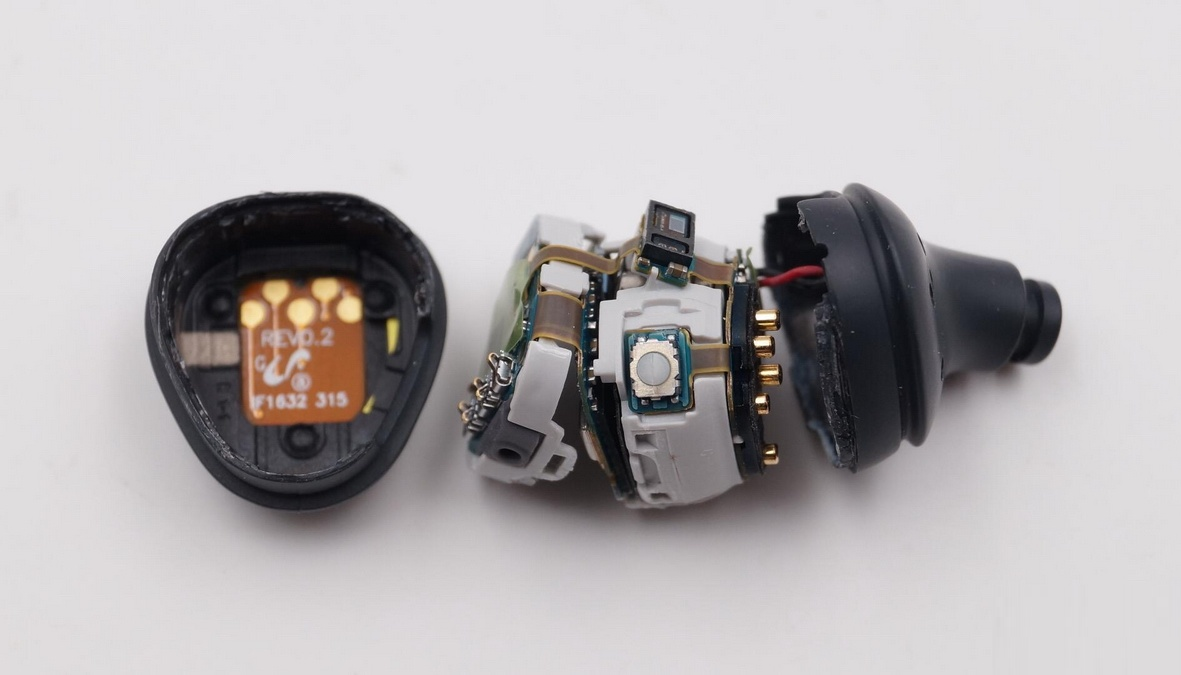

Antena FPC
La antena FPC evolucionó a partir de la antena integrada de PCB. Debido a la limitación de volumen de los auriculares TWS, el espacio de la placa base interna no puede acomodar la antena. La antena FPC es equivalente a sacar el circuito de la antena de la PCB y usar otros metales externos para hacer de la antena un componente separado. Para que pueda colocarse mejor en el espacio interno de los auriculares TWS.
La antena FPC se puede realizar mediante la fábrica de placas PCB de placa blanda y material flexible.
Ventajas: aplicable a la mayoría de los productos electrónicos pequeños, las bandas de frecuencia que se pueden fabricar también son ricas, el rendimiento es mejor y el costo es menor.
Desventajas: Cada producto debe ser depurado individualmente y parcheado manualmente.
Antena SUD
La antena LDS es una mejora adicional de la antena FPC. Aunque la antena FPC ha podido utilizar en gran medida el espacio interno de los auriculares, aún necesita un plano plano para colocarla.
La antena LDS utiliza tecnología de moldeo directo por láser, que utiliza tecnología láser para formar directamente patrones de antena de metal en soportes, placas de cubierta, etc., que se pueden grabar con láser en superficies irregulares dentro de los auriculares, utilizando aún más el espacio interno de los auriculares.
Los fabricantes de antenas LDS para procesamiento láser, tecnología láser y tecnología de galvanoplastia pueden admitirlo.
Ventajas: todas las direcciones pueden admitirse y tienen una gran aceptabilidad.
Desventajas: el costo es más alto y existen requisitos especiales para el material de la superficie exterior del producto.
Antena de cerámica
La antena de cerámica es otro producto de antena que se usa ampliamente en dispositivos de módulo Bluetooth. Lleva el nombre del uso de conchas de cerámica. Se divide principalmente en dos tipos: antena de cerámica de bloque y antena de cerámica multicapa.
La antena de cerámica a granel es para imprimir la parte metálica de la antena en la superficie rápida de cerámica, y la antena de cerámica multicapa se puede imprimir en cada capa dieléctrica de cerámica de acuerdo con los requisitos de diseño, lo que reduce el tamaño de la antena.
Ventajas: tamaño pequeño, fácil aplicación, bajo costo, buen rendimiento y ocupa poco espacio.
Desventajas: los requisitos para el área de espacio libre son relativamente altos, la direccionalidad es relativamente única y existen requisitos para la posición de ubicación.

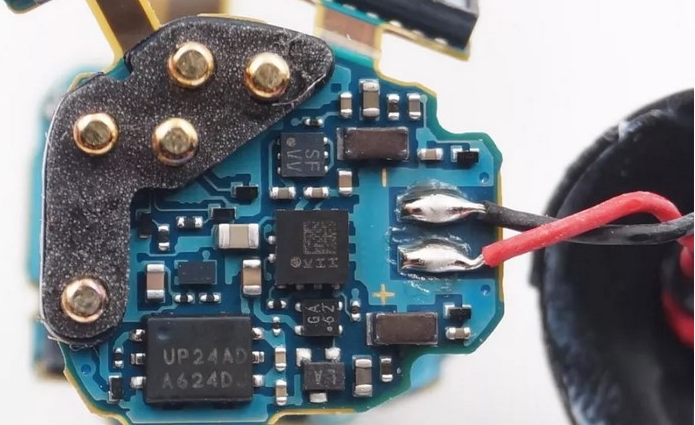

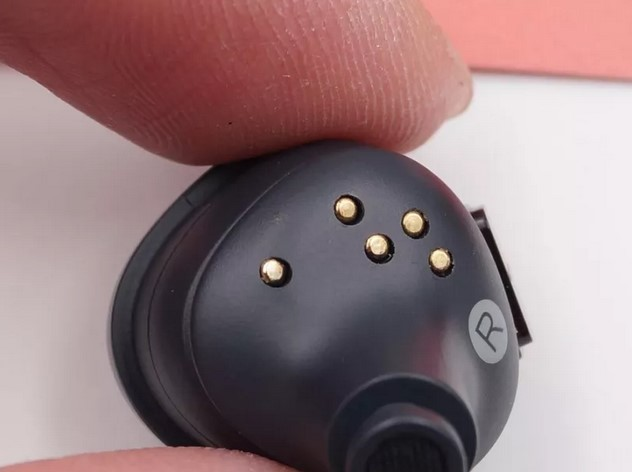

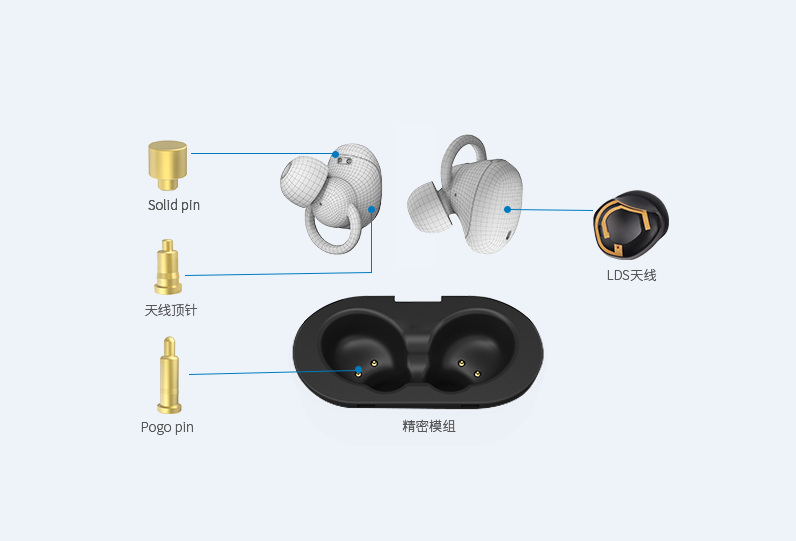

Antena de clavija Pogo
Cómo elegir la antena adecuada
Teóricamente hablando, en términos de costo, las antenas PCB y FPC cuestan menos, las antenas de cerámica son moderadas y las antenas LDS son más caras; y en términos de utilización del espacio, las antenas LDS son las más flexibles y pueden aprovechar al máximo el espacio interno de los auriculares.
En términos de rendimiento, las capacidades de envío y recepción de las antenas externas son generalmente mejores que las de las antenas integradas. Los auriculares TWS están diseñados con antenas integradas debido a las limitaciones de volumen y los requisitos de portabilidad. El rendimiento es relativamente similar y es necesario considerar exhaustivamente una variedad de factores para seleccionar una antena adecuada.
El diseño de la antena Bluetooth de los auriculares TWS afecta la calidad de transmisión de la comunicación Bluetooth, lo que a su vez afecta la experiencia real del usuario. La selección de una antena Bluetooth se ve afectada por muchos factores, como el rendimiento, la banda de frecuencia, el costo y el espacio de uso. Solo considerando las condiciones específicas del producto y los escenarios de uso, y eligiendo una antena adecuada, se puede ejercer el máximo rendimiento del producto.
Resumir
La experiencia real del usuario de los auriculares TWS requiere la superposición de muchos factores para presentar un efecto perfecto. Como componente principal de la antena Bluetooth de los auriculares TWS, actúa como un puente para la comunicación entre los auriculares TWS y los dispositivos móviles y proporciona garantías para la estabilidad de la conexión Bluetooth de los auriculares TWS y la calidad de la transmisión de calidad de sonido.
En la actualidad, los principales productos de antena Bluetooth utilizados en los auriculares TWS en el mercado incluyen principalmente antenas PCB integradas, antenas FPC, antenas de cerámica y antenas LDS. Cada uno de los cuatro productos tiene ventajas y desventajas y debe considerarse en términos de rendimiento, banda de frecuencia, costo, espacio de uso, etc., para elegir el producto de antena más adecuado y mejorar el rendimiento y la competitividad del producto.
La popularidad de los auriculares TWS ha impulsado rápidamente la actualización de las cadenas industriales relacionadas. Los avances en los módulos Bluetooth, la tecnología Bluetooth, las antenas y las tecnologías relacionadas garantizan la estabilidad de la conexión, la calidad del sonido y otros aspectos del rendimiento. Los auriculares TWS actuales rara vez se han desconectado en la etapa inicial de desarrollo, y la calidad del sonido se ha dañado y los problemas de reproducción intermitente han comenzado a ocurrir a una distancia de tres o cinco metros, lo que ha mejorado efectivamente la experiencia real del usuario.
