¿Cómo hacer el contacto de resorte?
El contacto de resorte existente se compone principalmente de un pasador de contacto superior, un pasador de contacto inferior y un resorte. El pasador de contacto superior y el pasador de contacto inferior están ensamblados para que se puedan deslizar hacia arriba y hacia abajo, y el pasador de contacto superior y el pasador de contacto inferior están soportados elásticamente por el resorte. . Por lo tanto, a través de la fuerza elástica del resorte, la clavija de contacto superior se presuriza contra el terminal del IC, y la clavija de contacto inferior se presuriza contra la PCB para lograr el contacto eléctrico.
Este contacto de resorte tiene la función de conectar eléctricamente los terminales de la PCB y el IC y es el componente central del zócalo utilizado para probar el IC. Los contactos de resorte existentes son difíciles de minimizar el diámetro exterior del resorte. Para hacer un contacto de resorte con un diámetro exterior de 0,2 mm, el diámetro del alambre del resorte y la forma y el tamaño de las clavijas de contacto superior e inferior se volverán extremadamente pequeños. Es difícil de procesar y ensamblar al nivel técnico actual. Por lo tanto, en la producción en masa y existen dificultades en la calidad, y existen limitaciones en la estructura de los contactos para pasos extremadamente pequeños que son demasiado costosos. El pin Pogo es un tipo de hardware que conduce corriente y transmite señales. Muchos amigos también lo llaman pin de señal. Puede darse cuenta del poder de la función de conducción. La mayoría de ellos están en contacto con la pared de cobre a través de la aguja del pasador de salto oblicuamente debajo, y el resorte del dedal del pasador de salto soporta una pequeña cantidad de gravedad, por lo que se requiere que la pared interior del manguito de cobre sea lisa. El pasador Pogo tiene las características de anticorrosión, alta estabilidad y alta durabilidad.
Entonces, ¿cuál es la composición del pin de pogo producido por el fabricante?

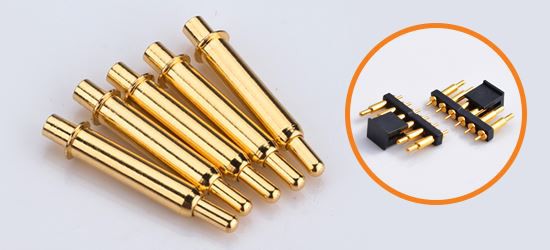

La aguja de pogo se compone principalmente de eje de aguja, resorte, tubo de aguja de tres partes alineadas, utilizando el instrumento de precisión de remachado, remachado y precargando la sonda tipo resorte, su estructura interna es una estructura de resorte de precisión. Durante el proceso de producción, los fabricantes de pines de pogo harán que su superficie esté chapada en oro, lo que puede mejorar mejor su función anticorrosión, rendimiento mecánico, rendimiento eléctrico, etc. La punta de la aguja tiene agujas afiladas, agujas de garra, agujas redondas, agujas de cuchillo, etc. Debido a su estructura especial y precisa, se usa ampliamente en conectores de precisión, lo que puede reducir el peso y la apariencia del conector en gran medida y hacer que los dispositivos inteligentes sean más exquisitos y hermosos.
Los pines Pogo ahora se pueden usar en muchas industrias. Con el uso generalizado de dispositivos electrónicos, especialmente la popularización de dispositivos terminales móviles, muchos productos no pueden dejar pines pogo. Por ejemplo, la antena utilizada para recibir la señal dentro del teléfono móvil se le aplicará como un dispositivo de transmisión de señal de teléfono móvil. Sus ventajas son una fuerte capacidad antiinterferente y una baja inductancia. Además del pin pogo que se usa en los teléfonos móviles, se puede ver en muchos dispositivos portátiles, como relojes inteligentes, pulseras inteligentes, zapatos inteligentes, localizadores, auriculares Bluetooth y solo mochilas escolares. Además, el pin pogo también se usa ampliamente en hogares inteligentes, equipos médicos, equipos industriales, drones, robots inteligentes, navegación para automóviles, comunicaciones militares, aeroespacial y otros campos científicos y tecnológicos.
