Requisitos de diseño del extremo del conector de clavija Pogo
El conector Pogo Pin se compone principalmente de 6 partes, a saber, eje de la aguja, resorte, cordón de cerámica, tubo de aguja, plástico, tapa (los requisitos básicos de instalación del cliente pueden equiparse con una tapa de plástico para proteger el eje de la aguja). Echemos un vistazo a' s los requisitos de forma del terminal de contacto del conector de clavija pogo.
1. Requisitos de diseño para el final del contacto:

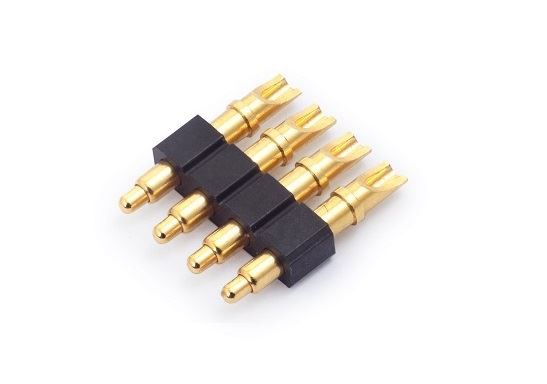

es un tipo de contacto no estándar, diseñado de acuerdo con los requisitos de cable de la máquina completa, primero confirme el tamaño del extremo enchufable, la forma de instalación del producto, el modo de apariencia y la especificación del cable. Cuando no se puede determinar el cable, el principio a seguir es diseñar el orificio de cableado de acuerdo con el número de pieza del contacto. El orificio de cableado puede cumplir con los requisitos de los cables de gran calibre. La relación entre el diámetro del núcleo del alambre y el diámetro interior de la copa de soldadura suele ser de 0,5 a 0,7; Al conectar un cable, el principio de diseño es que el diámetro del núcleo del cable y el orificio de conexión del contacto es apropiado, y la relación entre el diámetro del núcleo del cable y el diámetro interior del orificio de soldadura suele ser de 0,6-0,8.
2. Requisitos en el formulario del fin del contacto:
En el conector de clavija pogo, el contacto es una parte importante del conector, que lleva principalmente la transmisión de la señal. En el diseño del conector, el contacto está compuesto por el extremo de acoplamiento y el extremo posterior. El extremo de acoplamiento generalmente se compone de partes elásticas y partes rígidas para garantizar la confiabilidad del contacto entre el enchufe del conector y el enchufe; el final del contacto es para realizar la conexión del cable entre el equipo, la interconexión entre las placas impresas o el cable y la interconexión entre las placas se utiliza para la conexión del cable. El extremo terminal del conector tiene un tipo de alambre de soldadura, un tipo de alambre de engarzado y un tipo de perforación de aislamiento (IDC, tipo de devanado sin soldadura, utilizado para tableros impresos, contactos Las formas de terminación incluyen soldadura recta, soldadura por flexión, montaje en superficie y soldadura). tipo de presión libre.
