Soldadura por reflujo y soldadura por ola en el proyecto Pogo Pin
En general, los conectores Pogo Pin utilizan dos métodos de soldadura: soldadura por reflujo y soldadura por ola.
La soldadura por reflujo se refiere a cepillar una pasta de soldadura en la superficie de las almohadillas (almohadillas de contacto) de la placa PCB. Después de conectar uno o más componentes electrónicos, la soldadura se realiza calentando en un horno de reflujo de temperatura múltiple para lograr una unión de curado permanente.
Los productos electrónicos digitales de hoy se están desarrollando en la dirección de ultrapequeños, ultrafinos y ultrafinos. El espacio de diseño de la estructura interna se está volviendo cada vez más compacto, el diseño de la placa PCB se está volviendo cada vez más compacto, los productos terminales se actualizan cada vez más rápido y el volumen de ventas está aumentando. Cada vez es más alto, y la soldadura por ola y la soldadura manual no han podido cumplir con su desarrollo. Solo mediante el uso de la tecnología de soldadura por reflujo se puede llevar a cabo una producción de parches SMT de alta precisión, alta eficiencia y alta calidad. Los conectores Pogo Pin son ampliamente utilizados en terminales móviles electrónicos de consumo y productos electrónicos industriales debido a su pequeño tamaño, alta vida útil, gran corriente, apariencia hermosa y diseño estructural conveniente para los ingenieros de diseño.
Los conectores Pogo Pin están disponibles de dos formas:

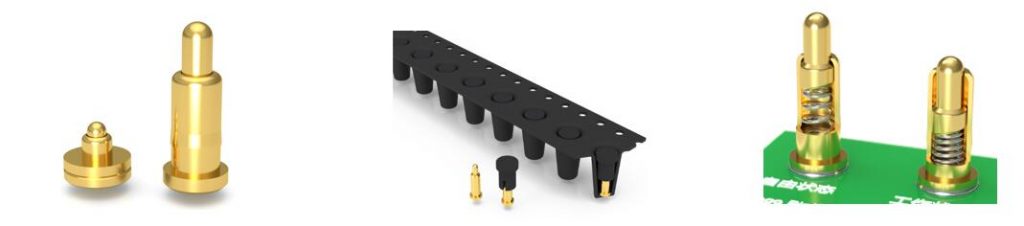

El primero es el tipo de parche de fondo plano, que se monta en la superficie de la placa de circuito impreso. Lo llamamos tecnología de montaje en superficie SMT, como se muestra a continuación:

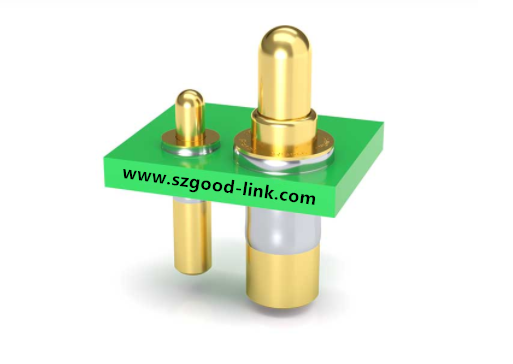

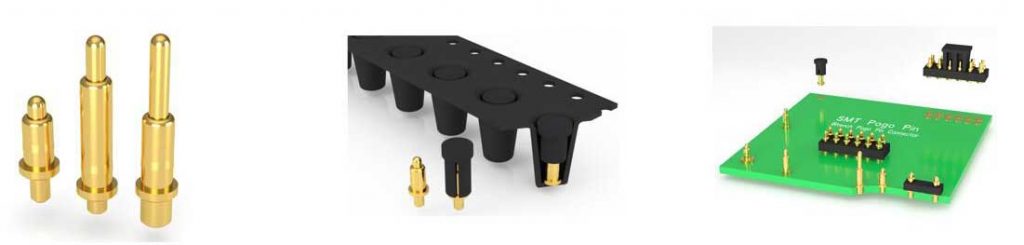

El segundo es el pasador con el pasador de cola insertado en la soldadura de parche del orificio de la placa PCB, lo llamamos soldadura de parche SMT enchufable, que también es un tipo de soldadura por reflujo. El propósito de usar este método es mejorar la fuerza de agarre de los componentes. Está más firmemente unido a la placa PCB. Como se muestra abajo:
2. Soldadura por ola
La soldadura por ola es un proceso de soldadura de componentes con soldadura fundida que forma crestas de onda de soldadura. Este método de soldadura requiere primero insertar los pines de los componentes en los orificios de la placa de circuito impreso. La soldadura por ola es adecuada para componentes electrónicos de pines enchufables de servicio pesado, pero no para componentes electrónicos de peso propio. Soldadura muy ligera y pinless de componentes electrónicos SMD.
