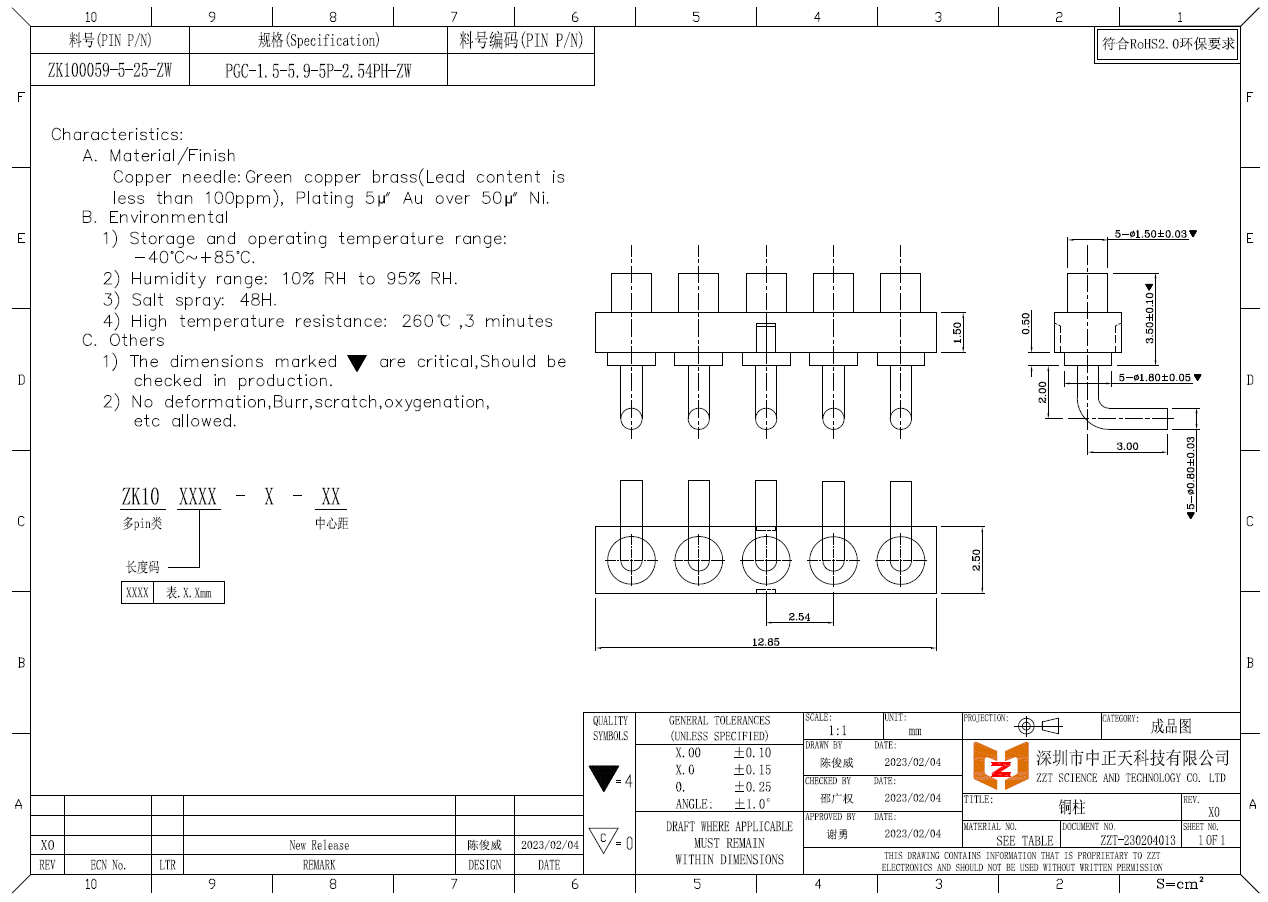

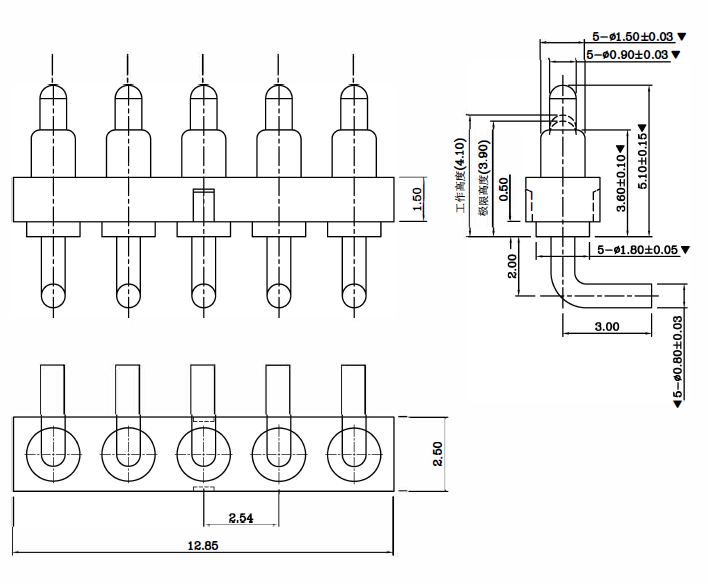

Conector macho y hembra Pogo de 5 pines Right Angel
El dedal de resorte es una sonda de tipo resorte formada por las tres partes esenciales de la aguja, el tubo de la aguja y el resorte después de ser remachado por un instrumento de precisión. También se le llama pin pogo, columna de electrodos de resorte pogopin, Spring Loaded o pogopin. La parte inferior de la aguja del dedal de resorte suele ser una estructura biselada.
La función de la estructura biselada es garantizar que el pogopin mantenga la mano en contacto con la pared interna del tubo de la aguja cuando está funcionando, de modo que la corriente pase principalmente a través de la aguja chapada en oro y el tubo de la aguja para garantizar la estabilidad y baja impedancia del pogopin.
Los dedales de resorte generalmente se usan en conexiones de precisión en productos electrónicos como teléfonos móviles, comunicaciones, automóviles, médicos, aeroespaciales, etc.; dado que el dedal de resorte es una sonda excelente, el volumen se puede hacer muy pequeño, por lo que puede reducir el costo de conexión cuando se usa en conectores de precisión. Reduzca el peso del dispositivo, ahorre espacio y embellezca la apariencia del producto (como teléfonos móviles ultrafinos, relojes inteligentes, cigarrillos electrónicos, etc.).
Seis estilos y características comunes de pogopin:
Pogopin de fondo plano: buena estabilidad, la parte inferior del tubo de la aguja es de fondo plano, fácil de soldar con la placa PCB
Pogopin enchufable: hay un pin de posicionamiento en el extremo del tubo de la aguja, y cuando se suelda a la placa PCB, no habrá desviación y el efecto de posicionamiento es bueno;
Doblar pogopin: la cola está doblada, lo que brinda a los diseñadores más opciones en la utilización del espacio;
Pogopin de doble cabeza: el diseño de doble cabeza y doble acción permite a los ingenieros tener más flexibilidad de espacio en la conexión bidireccional de placa a placa
Pogopin de alambre de soldadura: adecuado para el extremo del cable, fácil de soldar con alambre
Pogopin roscado: los productos con especificaciones especiales pueden satisfacer las diferentes necesidades de los clientes.
