Estructura del conector pin pogo
Con el desarrollo del mercado y la actualización de la tecnología del producto, cada vez más consumidores no solo se limitan a la multifunción del producto, sino que también persiguen una apariencia elegante y una apariencia pequeña y delgada. Pero para la fabricación y el diseño, un producto de este tipo es un gran desafío para todos los ingenieros de productos electrónicos. Debido al espacio de diseño estructural y las especificaciones estándar de los conectores, es difícil para los ingenieros tener una buena opción para completarlo. Además, los pines pogo tienen ventajas obvias en términos de costo de ensamblaje, vida útil, ciclo de muestra y costo en el espacio estructural.
La función principal del pin pogo es la sobrecorriente, que van desde 20MA-10A. Principalmente, existen regulaciones estrictas sobre el diámetro, la altura y los requisitos de revestimiento del pasador de pogo.

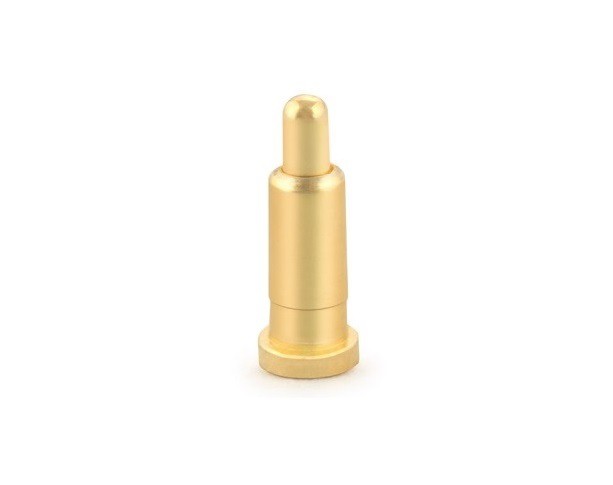

La aguja de pogo pin requiere una superficie lisa en un pequeño hemisferio redondo. Requisitos de diseño de agujas para pines de pogo POGOPIN.

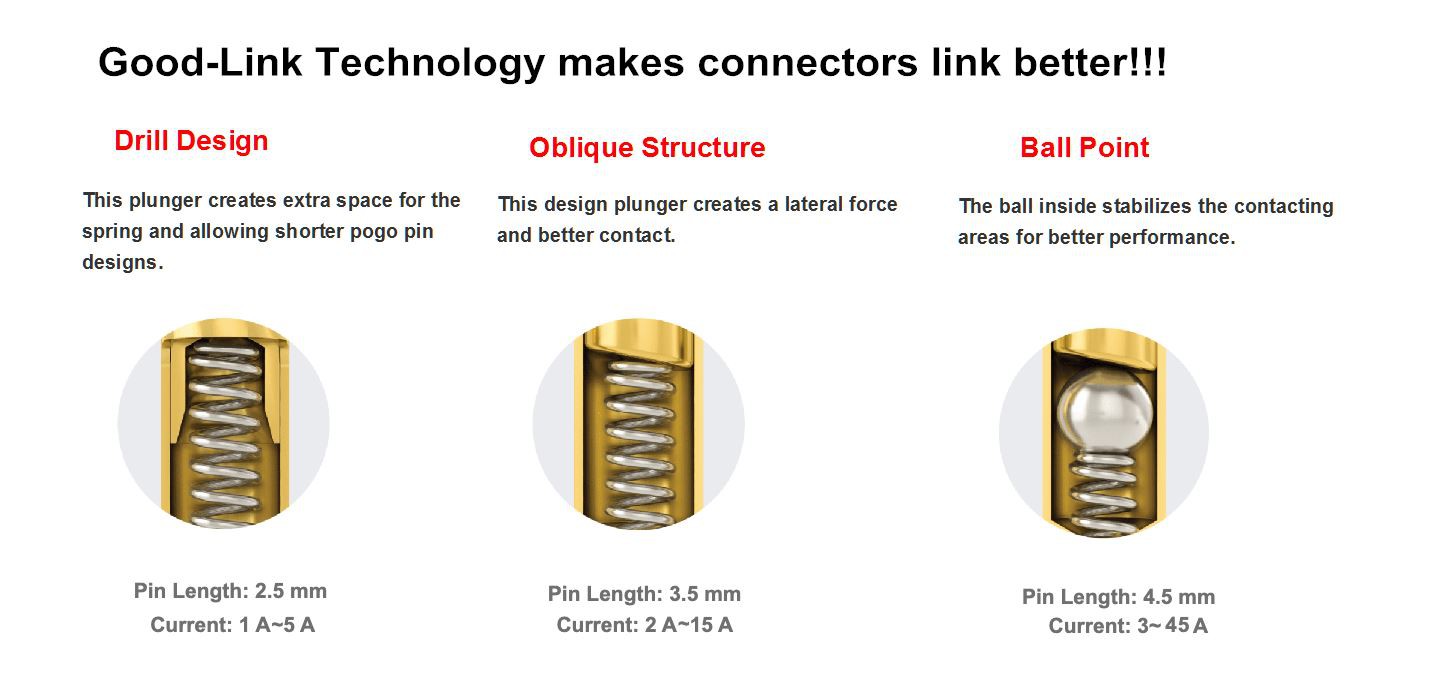

Bisel: para asegurarse de que la aguja esté siempre en contacto con el tubo de la aguja cuando se trabaja, Tyco Hanze cortó el extremo de la aguja que está en contacto con el resorte en un bisel. Este concepto de diseño puede garantizar una impedancia de contacto baja y estable para garantizar la conducción estable del producto. El diseño de perforación posterior es una buena opción para conectores de tamaño pequeño, que pueden cumplir con los requisitos de elasticidad de los clientes.
La longitud del resorte correspondiente de este diseño puede exceder la longitud del tubo de la aguja. En el caso de espacio limitado, el diseño de perforación inversa puede obtener una carrera elástica estable. El diseño de fondo plano no será inaccesible debido a ciertas condiciones en la estructura de la aguja y el tubo de la aguja, que harán que la corriente pase a través del tubo de la aguja, y la pared del tubo de la aguja irá directamente a lo largo del resorte. lo que hará que la resistencia sea demasiado grande y el voltaje caerá en un arco grande.
