Desde "apariencia" hasta "interior", ordene de manera integral la composición de los auriculares TWS
Los auriculares TWS son un producto muy popular en el mercado actual de electrónica de consumo. Las marcas de teléfonos móviles, los fabricantes de audio tradicionales y las nuevas marcas de auriculares TWS lanzan constantemente nuevos productos. Con la mejora del rendimiento del producto y el enriquecimiento continuo de las funciones, ha sido reconocido por más y más consumidores, la población de usuarios se está popularizando rápidamente y el mercado continúa expandiéndose.
El rápido desarrollo de los auriculares TWS también ha impulsado el rápido crecimiento de las ventas en cadenas industriales relacionadas, como los chips de control principal, los circuitos integrados de gestión de energía, los chips receptores de carga inalámbrica, las baterías de la caja de carga, las baterías de los auriculares y los sensores. Para mejorar aún más la competitividad del mercado, los productos de la cadena industrial relacionada se actualizan constantemente, lo que ha promovido la mejora del rendimiento, la función y la calidad de los auriculares TWS y ha formado un círculo virtuoso para promover el desarrollo estable y saludable de los auriculares TWS. mercado.
I Love Audio Network continúa prestando atención al mercado de auriculares TWS, comparte la información más reciente del mercado y las noticias de productos para amigos en tiempo real, y ha publicado sucesivamente cerca de 300 informes de desmantelamiento. Y esta vez, me encanta hacer una lista completa de piezas de auriculares TWS para todos en función del desmontaje, y ver cuántas piezas se necesitan para construir un auricular TWS ~
1. Interpretación de los productos de auriculares TWS
Los auriculares TWS son auriculares estéreo inalámbricos verdaderos, que abandonan por completo la forma de conexión por cable en el exterior y realizan principalmente la transmisión inalámbrica a través de la tecnología Bluetooth. Las funciones principales son escuchar canciones, hablar, ver videos, juegos, etc., y también tiene un gran potencial para llevar portales multimedia en el futuro.
En cuanto a la forma del producto, la característica más importante de los auriculares TWS es que los dos auriculares existen de forma independiente, sin el cable conectado al dispositivo móvil de entrada ni la conexión por cable entre los dos auriculares. Evita por completo los grilletes de los cables y se puede usar en ambas orejas, brindando una experiencia de uso muy flexible y conveniente.

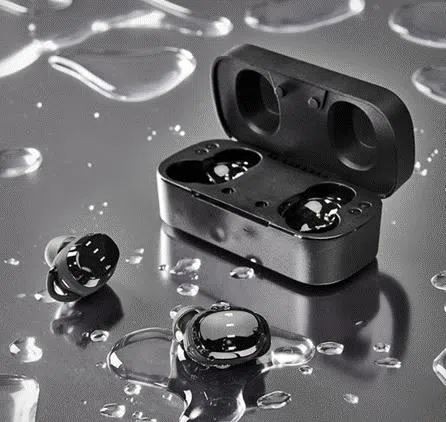

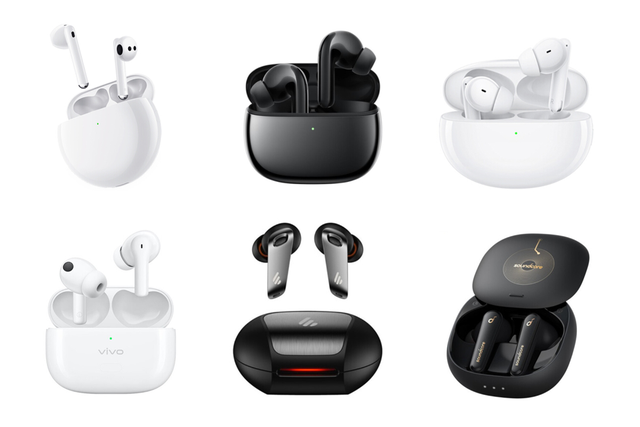

En términos de diseño de apariencia, los productos principales en el mercado actualmente adoptan dos formas, "mango" y "tipo frijol". Algunos productos, principalmente en el mercado deportivo, utilizan una estructura de gancho para la oreja más estable, así como un auricular de conducción ósea debajo de usted. Diseño único de clip para oreja.
Además del cómodo método de uso, otra razón de la rápida popularidad de los auriculares TWS es la perfecta cooperación entre los accesorios de los teléfonos móviles y los teléfonos móviles, así como la rica experiencia funcional en comparación con los auriculares tradicionales.
Al comienzo de su nacimiento, los auriculares TWS fueron criticados por la calidad del sonido, la duración de la batería, la demora y otros problemas, pero la cómoda experiencia de uso y el diseño liviano y moderno sin cables ganaron el primer lote de usuarios. Con el avance continuo de las tecnologías relacionadas, el rendimiento de los auriculares TWS ha mejorado gradualmente y el grupo de usuarios también ha comenzado a aumentar a gran escala.
En los últimos dos años, la adición de muchas funciones nuevas, como reducción activa de ruido, reducción de ruido de llamadas, efectos de sonido espacial, carga inalámbrica, modo de juego, etc., ha mejorado aún más la experiencia de usar auriculares TWS y las ventas de auriculares TWS. han aumentado rápidamente. En la actualidad, al caminar por la calle y tomar el transporte público, los auriculares TWS se han convertido en los productos más populares, como los teléfonos móviles.
Como producto de audio, la función más básica de los auriculares TWS sigue siendo satisfacer las necesidades de reproducción de música de los usuarios en el ocio y el entretenimiento, los desplazamientos, la oficina y otros escenarios. Con el auge de las plataformas de videos cortos, la aplicación de los auriculares TWS en la visualización de películas también está creciendo rápidamente.
La adición de la función de reducción de ruido de llamada hace que el auricular esté lejos de la boca, pero también puede proporcionar un efecto de llamada claro, además de una experiencia de llamada conveniente, lo que lo convierte en un producto imprescindible para muchas personas de negocios; y la función de reducción de ruido activa se mejora aún más. La experiencia de usar auriculares TWS aún puede proporcionar a los usuarios efectos de audio y video claros en entornos ruidosos.
A juzgar por la tendencia actual de la aplicación funcional de los auriculares TWS, es posible que en el futuro también se equipen funciones como el control de la salud y los deportes. Y también puede convertirse en un producto independiente con el desarrollo de la tecnología, y la reproducción de audio se puede realizar sin conectarse al extremo del dispositivo de audio. Y conviértase en el puerto de acceso de Internet de las cosas, expandiendo escenarios de aplicaciones ricas.
2. Interpretación de las piezas de los auriculares TWS
Desde la forma del producto, el diseño de la apariencia y la aplicación funcional de los auriculares TWS anteriores, hablé sobre por qué los auriculares TWS se han vuelto cada vez más populares en los últimos años y se han convertido en un artículo imprescindible para las personas. Echemos un vistazo a las piezas que se necesitan para construir un auricular TWS de principio a fin.
En la actualidad, los principales productos de auriculares TWS en el mercado se componen principalmente de una caja de carga y dos auriculares izquierdo y derecho. Los componentes de la caja de carga que no sean la carcasa incluyen principalmente un chip de administración de energía y MCU, batería, interfaz de entrada de energía, IC de protección de batería de litio, MOS, bobina y chip de recepción de carga inalámbrica (compatible con la función de carga inalámbrica), así como transporte y conectando estos componentes placas PCB, cables FPC y alambres, etc.
Los componentes principales de los auriculares incluyen altavoces, baterías, micrófonos, antenas, sensores de detección en el oído, sensores táctiles, sensores de aceleración, chip de control principal de audio Bluetooth, chip de reducción de ruido (compatible con reducción activa de ruido), IC de protección de batería de litio, memoria de programa , etc. Debido a que hay dos auriculares, todos los componentes deben configurarse en pares.
1. Accesorios para auriculares TWS

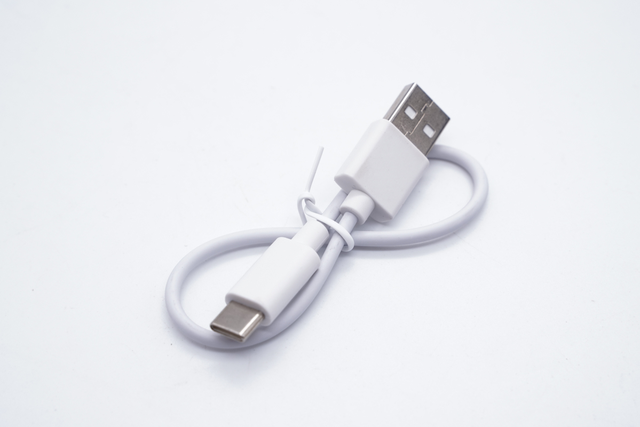

Cable de carga
La mayoría de los cables de carga de auriculares TWS convencionales actuales se han actualizado a interfaces de carga tipo C, y solo unos pocos productos antiguos todavía usan la interfaz Micro USB. El cable de carga tipo C es compatible con dispositivos móviles como teléfonos Android, computadoras y tabletas. Solo se requiere un conjunto de dispositivos de carga para llevarlo a cabo, lo que mejora la comodidad.

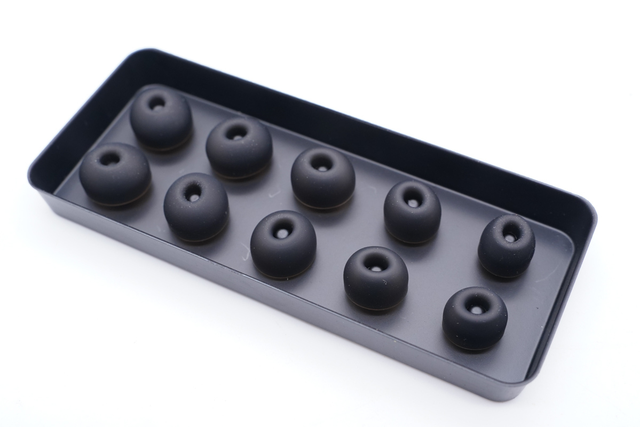

Tapones para los oídos
Los tapones para los oídos son accesorios estándar para los auriculares internos. Los tapones para los oídos penetran profundamente en el canal auditivo, formando un espacio cerrado en el canal auditivo, mejorando el rendimiento de reducción de ruido, brindando una experiencia auditiva más envolvente y mejorando la estabilidad de uso.
Los auriculares TWS convencionales actuales en su mayoría están equipados con tamaños grandes, medianos y pequeños para adaptarse a los canales auditivos de diferentes usuarios. Sin embargo, también hay muchos productos de marca equipados con tapones para los oídos de más tamaños para mejorar aún más la experiencia de uso del usuario.
2. Caja de carga de auriculares TWS
moho
El moho es una parte muy importante del proceso de diseño de los auriculares TWS. A diferencia de los auriculares que no son de marca, que pueden usar moldes macho relativamente baratos, los auriculares de marca en su mayoría se personalizan o se compran directamente, lo que crea una diferencia con respecto a otros productos. Mejorar la competitividad.
El desarrollo de moldes para auriculares variará en precio según los diferentes requisitos del producto, desde 500,000 básicos hasta 1 millón y 2 millones. La calidad del molde afecta directamente la estabilidad del rendimiento del producto y la experiencia del usuario.
Eje de la tapa del estuche de carga, imán
La estructura del eje de la caja de carga y el imán se utilizan principalmente en la estructura de la cubierta del interruptor de la caja de carga en el auricular TWS. Los dos juegan un papel complementario. Con el elemento Hall, también se realiza la función de conexión/desconexión automática del auricular.
Los productos emblemáticos de gama media a alta funcionan relativamente bien en este sentido y generalmente usan una estructura de eje de metal separada para mejorar la resistencia y la vida útil. Con la atracción/repulsión de los imanes, el interruptor se siente suave y cómodo, no es fácil de cerrar automáticamente y la estructura es muy estable después de cerrar la cubierta. Los productos de gama baja utilizan principalmente una estructura de eje integrada, que es fácil de abrir y cerrar automáticamente, y algunos productos tienen una estructura suelta.

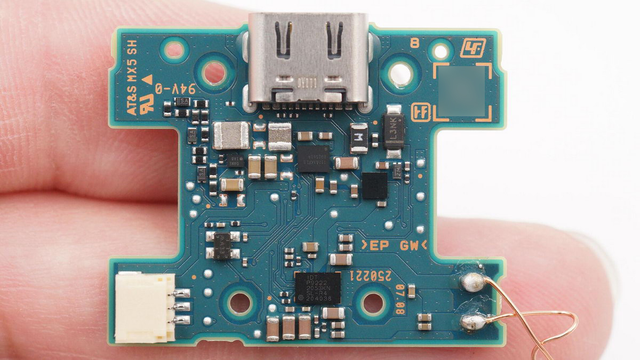

placa de circuito impreso
Las placas de circuito impreso, también conocidas como placas de circuito impreso, son los portadores de conexiones eléctricas para componentes electrónicos. Los auriculares TWS no son una excepción. La principal ventaja de usar placas de circuito es reducir en gran medida los errores de cableado y montaje, y mejorar el nivel de automatización y mano de obra de producción.

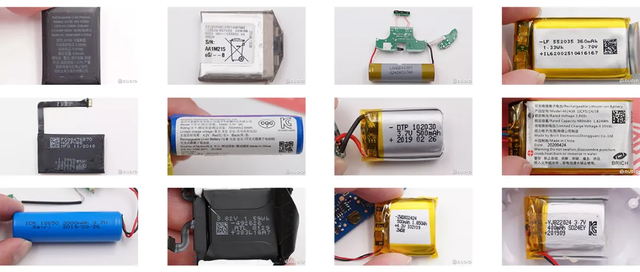

Batería
Las baterías de la caja de carga de los auriculares TWS suelen ser baterías blandas de polímero, que se dividen principalmente en dos tipos: baterías cuadradas blandas y baterías cilíndricas, que se encargan de proporcionar energía de respaldo para la batería de los auriculares y el circuito interno del caja de carga En circunstancias normales, solo se usa una batería en la caja de carga y la capacidad es 300-600mAh. Pero en la actualidad, algunos productos han comenzado a utilizar la solución de dos baterías, que puede aprovechar mejor el espacio interno, aumentar la capacidad de la batería y, por lo tanto, mejorar la duración general de la batería.

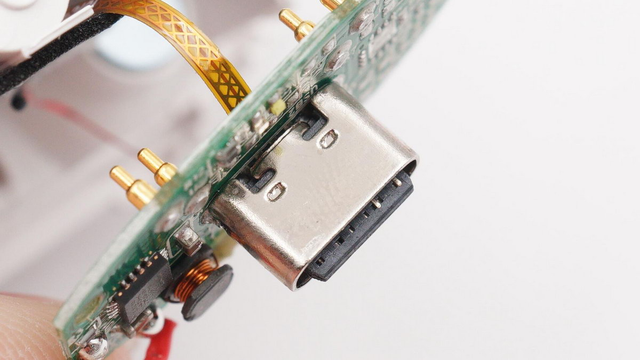

interfaz de carga
USB Type-C es el último estándar de forma de interfaz USB. La interfaz Tipo-C tiene las ventajas de un tamaño pequeño y se puede usar independientemente de la parte delantera y trasera. Tiene una gran versatilidad en el mercado actual de productos electrónicos de consumo. Por lo tanto, los nuevos productos de auriculares TWS se han actualizado a la interfaz Tipo-C, y solo unos pocos productos antiguos a la venta tienen la interfaz Micro USB.

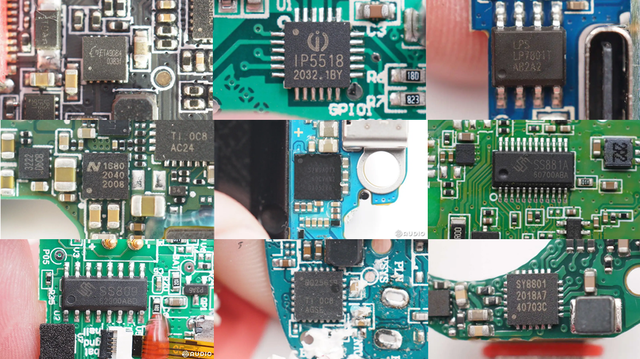

chip de administración de energía
El chip de administración de energía está instalado en el compartimento de los auriculares TWS, que desempeña principalmente dos funciones: una es responsable de cargar la batería dentro del compartimento de carga y la otra es responsable de la potencia de salida de la batería dentro del compartimento de carga para cargar los auriculares. . Además, también es necesario implementar protección de seguridad para evitar que la batería de litio incorporada se sobrecargue, sobredescargue, sobrecorriente, cortocircuito y otras funciones de protección.
El conjunto de chips de administración de energía incluye un chip de carga, un convertidor elevador de rectificación síncrona, un regulador de voltaje de caída baja, un interruptor de carga, un sobrevoltaje de entrada, un chip de protección contra sobrecorriente, etc. Hay tres modos comunes de chips de administración de energía: la solución tradicional de PMIC más de uso general MCU, la solución totalmente integrada de cargador más boost más MCU de un solo chip, y la solución de cargador de un solo chip más MCU y plug-in boost.

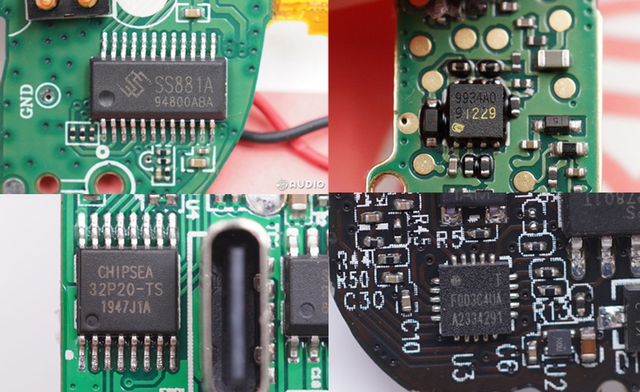

Compartimento de carga MCU
MCU es la unidad de microcontrol (Unidad de microcontrolador). Las funciones principales del contenedor de carga de auriculares TWS MCU son: gestión de carga (carga más impulso), la interacción entre el contenedor y los auriculares (comunicación, interconexión Bluetooth) y la interacción entre el contenedor y el teléfono móvil (potencia precisa El pop Se muestra la ventana arriba, use Bluetooth para la transmisión transparente de datos), carga inalámbrica.

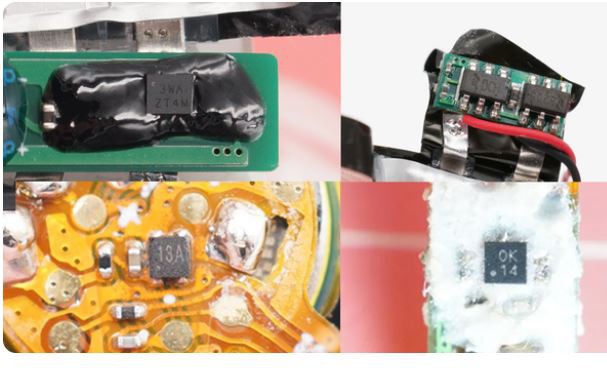

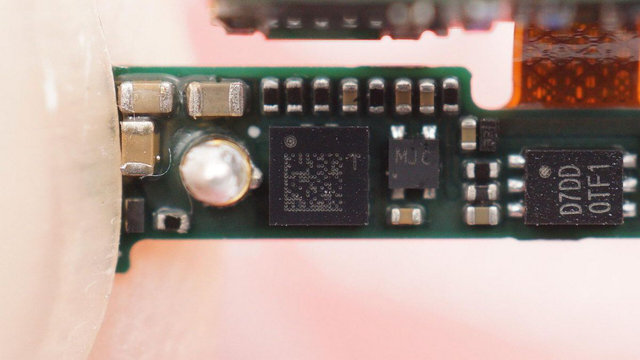

Chip de protección de batería de litio
El chip de protección de la batería de litio realiza principalmente la protección de sobrecarga, sobredescarga y sobrecorriente de la batería al detectar el voltaje y la corriente de la batería para garantizar un uso seguro y estable.
Conector: conector BTB, cúpula de metal, pin pogo de metal
El conector es el dispositivo que conecta los distintos componentes de los auriculares TWS. A través de la conexión de estos conectores, los auriculares TWS pueden realizar la operación de conexión entre los distintos componentes. En la actualidad, los productos utilizados en los auriculares TWS incluyen principalmente conectores BTB, metralla metálica, dedales metálicos, etc. De acuerdo con los diferentes componentes conectados, se utilizan los productos más adecuados, lo que reduce el trabajo y es fácil de detectar.

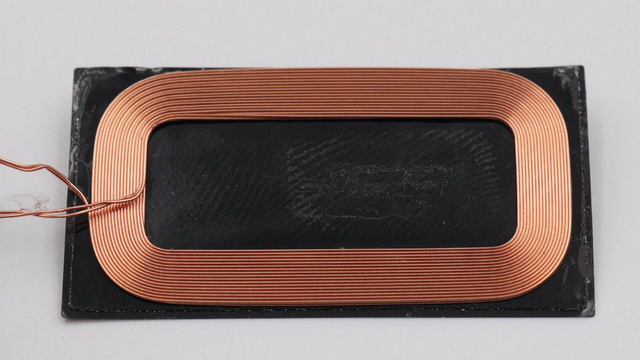

Bobina receptora de carga inalámbrica (admite productos de carga inalámbrica)
La carga inalámbrica es una función que incluirán muchos productos emblemáticos de gama media a alta, lo que brindará a los usuarios una experiencia más conveniente. El módulo de carga inalámbrica se compone principalmente de una bobina receptora de carga inalámbrica y un chip receptor.
La bobina transmisora del cargador inalámbrico genera cierta corriente en la bobina receptora a través del efecto de inducción electromagnética basado en una cierta frecuencia de la corriente alterna, para transferir la energía eléctrica desde el extremo transmisor hasta el extremo receptor, con el chip receptor de carga inalámbrica , y luego cargando la batería en la caja de carga TWS alimentada por.
Chip de carga inalámbrica (admite productos de carga inalámbrica)
El chip de carga inalámbrica es un chip de administración de energía para la potencia de entrada inalámbrica. Integra la unidad de carga y las funciones de gestión y protección de energía. Está equipado con una bobina receptora de carga inalámbrica para realizar la función de carga inalámbrica para la caja de carga de auriculares TWS.

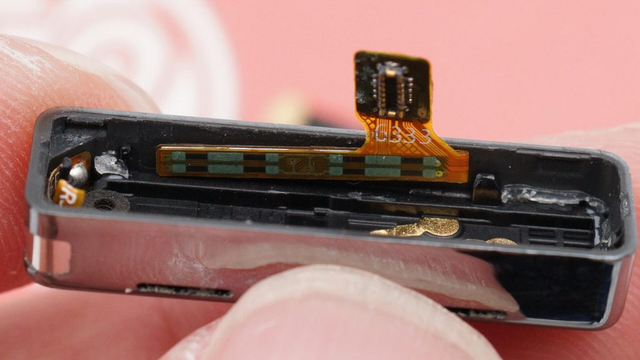

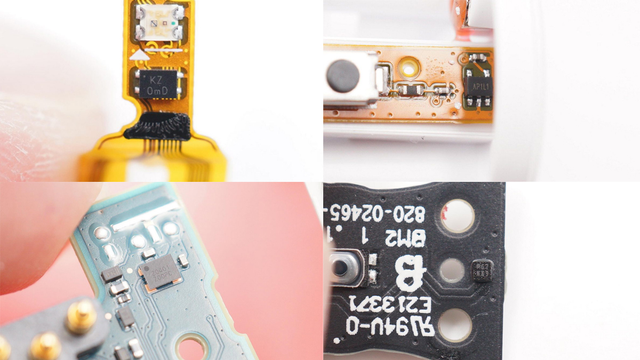

Elemento de pasillo
Hall utilizado en los auriculares TWS desempeña principalmente la función de conexión automática y desconexión automática de la cubierta del interruptor, que es un accesorio muy conveniente para los auriculares TWS. El elemento Hall detecta los cambios en el campo magnético cuando la tapa de la caja de carga se abre y se cierra, y luego notifica a la MCU de la caja de carga y al auricular que se emparejen o desconecten del dispositivo conectado.

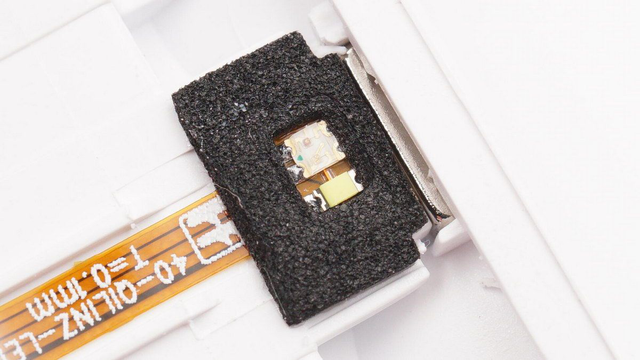

Luz indicadora
La luz indicadora se usa para que la caja de carga de los auriculares TWS brinde información sobre la energía restante, el estado de carga y otras funciones, que se distinguen principalmente por el número, los diferentes colores y la frecuencia de parpadeo.
3. Auriculares
Los componentes como moldes, imanes, PCB, conectores, indicadores LED, circuitos integrados de carga y circuitos integrados de protección de batería de litio en los auriculares tienen las mismas funciones que los de la caja de carga y no se describirán a continuación. Principalmente para ver cuáles son los diferentes componentes de la caja de carga ~
moho
El molde de auriculares TWS se ha mencionado anteriormente, por lo que no entraré en detalles aquí. La diferencia con la caja de carga es que los auriculares se dividen en oídos izquierdo y derecho, y debido a las diferentes direcciones de uso de los oídos izquierdo y derecho, los moldes de oído izquierdo y derecho deben desarrollarse por separado, y la mayoría de ellos son diseños simétricos. .

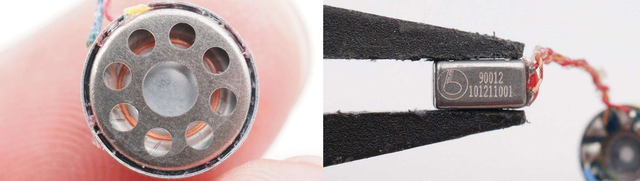

unidad de sonido
En los auriculares TWS, la unidad de sonido desempeña la función de convertir las señales eléctricas en señales de sonido, que incluyen principalmente una bobina móvil y un hierro móvil. Estas dos unidades de sondeo se combinarán o utilizarán de forma independiente. El número de unidades utilizadas aumentará o disminuirá según los requisitos de calidad de sonido de los auriculares, como diferentes soluciones, como bobina de acción simple, hierro de acción simple y hierro de doble acción. Además, también han aparecido en el mercado soluciones emergentes como módulos de hierro anular y altavoces móviles de porcelana.

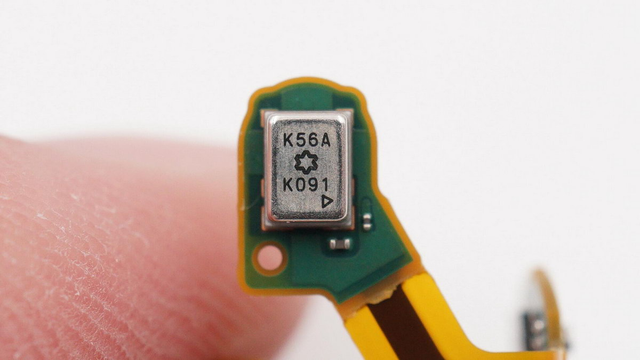

micrófono MEMS
El micrófono MEMS es un sensor acústico que utiliza la tecnología MEMS para convertir señales acústicas en señales eléctricas. Su función en los auriculares TWS es principalmente para la captación de sonido. Con algoritmos de reducción de ruido, proporciona a los usuarios efectos de llamadas de voz claros y una IA precisa. Control por voz y cancelación activa de ruido.

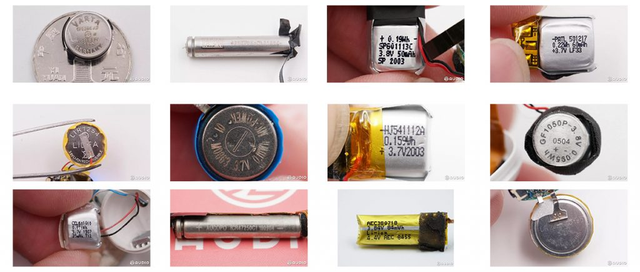

Batería
Ambos auriculares de los auriculares TWS requieren baterías integradas. Para adaptarse a diferentes formas de auriculares, las baterías se dividen principalmente en tres tipos. Hay tres tipos de baterías blandas de polímero, baterías de botón y baterías de aguja, que son adecuadas para diferentes diseños de apariencia, con una capacidad de 30-60mAh y se usan para circuitos internos, parlantes y otros componentes.

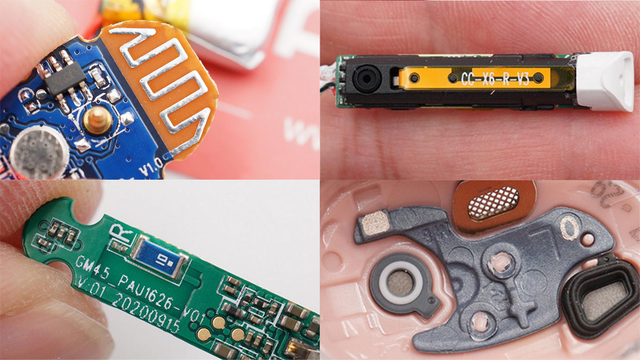

antena bluetooth
La antena es uno de los componentes funcionales importantes de los auriculares TWS para lograr una conexión inalámbrica. Convierte principalmente la salida de energía de corriente de alta frecuencia del chip Bluetooth en ondas electromagnéticas para la radiación, o convierte las señales de ondas electromagnéticas espaciales en energía de corriente de alta frecuencia y la envía al receptor. Las principales antenas Bluetooth utilizadas en los auriculares TWS incluyen antenas impresas, antenas FPC, antenas de cerámica y antenas LDS.

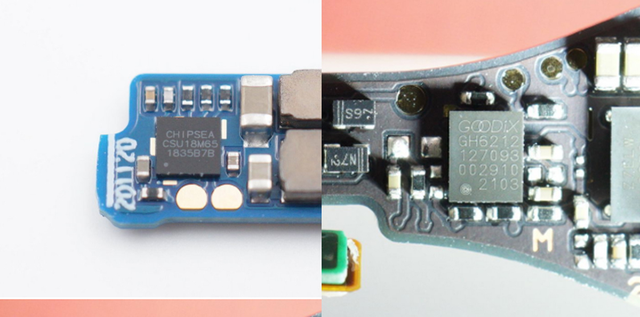

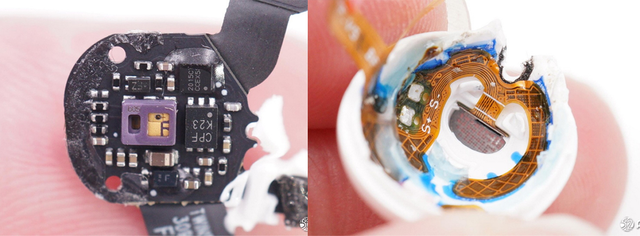

Sensor de detección en el oído
La detección en el oído en los auriculares TWS realiza una pausa automática cuando se quita el auricular y la función de reproducción se reanuda automáticamente cuando se usa el auricular. También se utiliza para identificar el modo de uso individual/binaural para cambiar y para cambiar entre el auricular y el auricular del teléfono móvil durante una llamada. Los auriculares TWS actuales se realizan principalmente mediante un láser infrarrojo óptico e inducción capacitiva.
sensor táctil capacitivo
En la actualidad, en el mercado de auriculares TWS, el control de funcionamiento de los auriculares consta principalmente de tres métodos: botones físicos, botones táctiles y botones sensibles a la presión. Los botones táctiles son la solución más utilizada en la actualidad, que pueden admitir múltiples modos de control de un solo clic, doble clic, triple clic, pulsación larga y deslizamiento. Un sensor táctil capacitivo es el componente que le brinda soporte, con IC de detección táctil, para lograr un control preciso de varias funciones.
chip de detección táctil
El IC de detección táctil se ha mencionado en el sensor táctil capacitivo. Se utiliza principalmente en los auriculares TWS para detectar el cambio de estado del sensor, informarlo al chip de control principal y luego controlar las diversas funciones mediante el control principal. En la actualidad, muchos chips de control principales tienen funciones integradas de detección táctil.
Sensor sensible a la presión (compatible con productos de botones sensibles a la presión)
El sensor de presión es una forma interactiva de la última aplicación en el auricular TWS, que realiza el control de varias funciones al sentir el cambio de presión. Tiene una precisión cercana al botón físico pero no necesita abrir agujeros. En comparación con el botón táctil, el control es más preciso y evita el efecto de estetoscopio causado por toques y toques accidentales.
Chip sensible a la presión (admite productos clave sensibles a la presión)
Similar al chip de detección táctil mencionado anteriormente, se usa principalmente en productos de auriculares TWS que admiten botones sensibles a la presión. Se utiliza para detectar el estado del sensor de presión e informar al controlador principal para controlar varias funciones.
sensor de conducción ósea
Los sensores de conducción ósea se utilizan principalmente en algunos productos de gama media a alta. Utilizan principalmente la vibración para determinar si se trata de la voz humana principal. Se utilizan para la reducción de ruido en las llamadas. La señal de vibración ósea se combina con la señal del micrófono para mejorar la claridad de las llamadas; se utiliza para la interacción de voz, la función de activación de voz para reducir los problemas de activación falsa que pueden ser causados por sonidos externos, mejorar
Los sensores de conducción ósea se utilizan principalmente en algunos productos de gama media a alta. Utilizan principalmente la vibración para determinar si se trata de la voz humana principal. Se utilizan para la reducción de ruido en las llamadas. La señal de vibración ósea se combina con la señal del micrófono para mejorar la claridad de las llamadas; se utiliza para la interacción de voz. La función de activación por voz reduce los problemas de activación falsa que pueden ser causados por sonidos externos y mejora la precisión de la interacción.

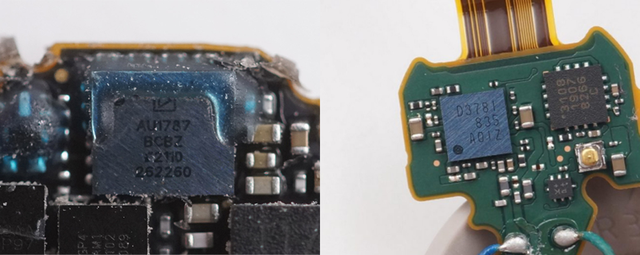

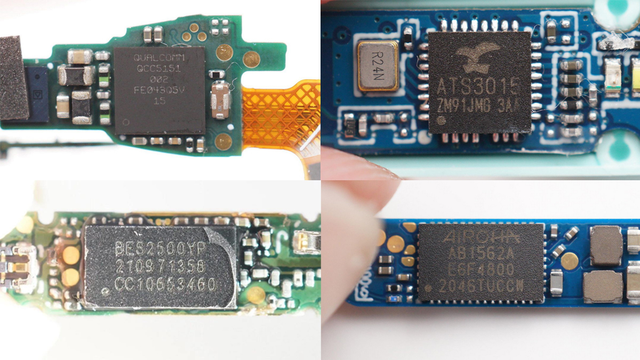

SoC de audio Bluetooth
El chip de control principal de audio Bluetooth es el componente más importante de los auriculares TWS. Es la base para que los auriculares TWS realicen funciones como la conexión inalámbrica, el procesamiento de audio, la administración de energía de los auriculares y la interacción inteligente. Su estado es equivalente al procesador de la CPU en el teléfono móvil. Los auriculares se conectan principalmente al teléfono móvil y otros dispositivos de reproducción a través de la tecnología Bluetooth, y la señal de audio enviada por el terminal se transmite a los dos auriculares al mismo tiempo a través de monitoreo, reenvío, conexión de doble canal y otros modos para formar un sistema estéreo.
chip de reducción de ruido
El chip de reducción de ruido se utiliza principalmente en productos de auriculares TWS que admiten la función de reducción de ruido activa. Se utiliza para procesar la señal de ruido externo captada por el micrófono. Después del procesamiento, se emite la onda de sonido inversa correspondiente y luego el altavoz emite la onda de sonido inversa para cancelar el ruido. Sin embargo, a medida que el chip de control principal comienza a integrar la función de reducción de ruido activa, el chip de reducción de ruido externo independiente se usa cada vez menos.

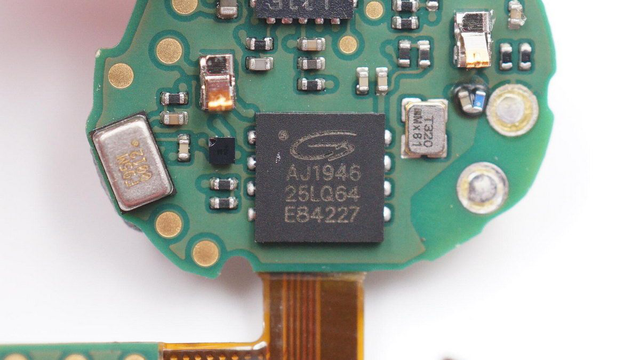

almacenamiento
Dado que los auriculares TWS actualmente se usan principalmente con dispositivos móviles como teléfonos móviles, computadoras y tabletas, no hay necesidad de almacenamiento de gran capacidad en el interior. La memoria de los auriculares TWS se utiliza principalmente para almacenar información de emparejamiento de Bluetooth y varias funciones preestablecidas. En la actualidad, la mayoría de los productos también están integrados en el chip de control principal.
3. Resumen
A diferencia de los productos de teléfonos móviles, el diseño exquisito y compacto de los auriculares TWS hace imposible que los consumidores comunes los desmonten por sí mismos y aprendan de forma independiente qué configuraciones se utilizan dentro de los productos y qué funciones corresponden. Basado en casi 300 informes de desmontaje de auriculares TWS, esta vez I Love Audio.com lo ha resuelto en detalle para todos. Aunque puede haber omisiones, espero que pueda ayudar a algunos amigos que quieran saber más.
Los auriculares TWS pueden convertirse en un producto muy popular en el mercado de consumo actual, y sus configuraciones internas les brindan un gran apoyo. Y debido a la limitación de volumen, el producto necesita un nivel muy alto de integración para realizar la aplicación de varias funciones. "Aunque el gorrión es pequeño, tiene todos los órganos internos" puede describir muy vívidamente la estructura interna y la configuración de los auriculares TWS.
Con el rápido desarrollo de los auriculares TWS y el avance continuo de la tecnología, como el chip de administración de energía en la caja de carga y el SoC Bluetooth de control principal en el auricular, los pequeños dispositivos circundantes se integran constantemente y el nivel de integración mejora constantemente. , lo que hace que la calidad del producto sea más confiable. El control y la estabilidad también son mejores. Por otro lado, las funciones de los auriculares TWS se enriquecen gradualmente y la configuración interna altamente integrada también brinda espacio para la aplicación de nuevas funciones en el futuro.
Desde el punto de vista del usuario final, significa que la calidad del sonido mejora, el retraso se reduce, la duración de la batería es más larga y la experiencia del usuario es cada vez mejor. Con el enriquecimiento continuo de nuevas funciones, como la reducción activa de ruido y el control de la salud deportiva, los escenarios de aplicación se expanden constantemente, mejorando aún más la experiencia del usuario.
