La diferencia entre el baño de oro y el baño de paladio

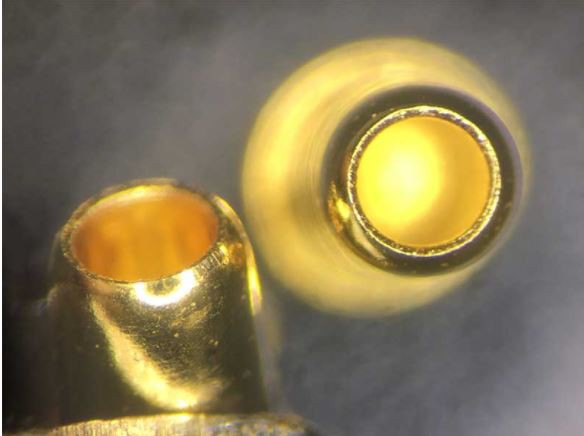

Hay muchos procesos y materiales de galvanoplastia. El enchapado en oro es nuestra tecnología y material de procesamiento más comunes, pero el enchapado en paladio, el enchapado en rodio y el enchapado en rutenio son mejores que el enchapado en oro. Este es un baño de paladio.
El enchapado en oro usa oro real, e incluso si solo se enchapa una capa delgada, ya representa casi el 10% del costo de toda la placa de circuito. El chapado en oro utiliza oro como recubrimiento, uno es para facilitar la soldadura y el otro es para evitar la corrosión; incluso los dedos dorados de las tarjetas de memoria que se han utilizado durante varios años siguen tan brillantes como siempre. Ventajas: fuerte conductividad, buena resistencia a la oxidación, larga vida; recubrimiento denso, relativamente resistente al desgaste, generalmente utilizado en ocasiones de soldadura y taponamiento. Desventajas: alto costo, poca fuerza de soldadura.
Oro / Oro de inmersión Níquel Oro de inmersión (ENIG), también conocido como oro de níquel, oro de níquel de inmersión, denominado oro y oro de inmersión. El oro de inmersión es una capa gruesa de aleación de níquel-oro con buenas propiedades eléctricas envuelta en la superficie de cobre por métodos químicos y puede proteger la placa de circuito impreso durante mucho tiempo. El espesor de depósito de la capa interna de níquel es generalmente de 120~240 μin (alrededor de 3~6 μm), y el espesor de depósito de la capa externa de oro es generalmente de 2~4 μinch (0,05~0,1 μm). El oro de inmersión permite que la PCB alcance una buena conductividad eléctrica durante el uso a largo plazo, y también tiene una tolerancia ambiental que otros procesos de tratamiento de superficies no tienen. Ventajas: 1. La superficie de la PCB tratada con oro de inmersión es muy plana y la coplanaridad es muy buena, lo que es adecuado para la superficie de contacto del botón.
El oro de inmersión tiene una excelente soldabilidad y el oro se derretirá rápidamente en la soldadura fundida para formar un compuesto metálico. Desventajas: El flujo del proceso es complejo y para lograr buenos resultados, es necesario controlar estrictamente los parámetros del proceso. Lo más problemático es que la superficie de la PCB tratada con oro de inmersión es fácil de producir el efecto de disco negro, lo que afecta la confiabilidad.
En comparación con el níquel-paladio-oro, el níquel-paladio-oro (ENEPIG) tiene una capa adicional de paladio entre el níquel y el oro. En la reacción de deposición de reemplazo de oro, la capa de paladio sin electricidad protegerá la capa de níquel y evitará la corrosión excesiva al intercambiar oro; el paladio está completamente preparado para la inmersión en oro mientras previene la corrosión causada por la reacción de reemplazo. El espesor de depósito de un níquel es generalmente de 120 a 240 μin (alrededor de 3 a 6 μm), el espesor del paladio es de 4 a 20 μin (alrededor de 0,1 a 0,5 μm); el espesor de la deposición de oro es generalmente de 1~4 μin (0,02~0,1 μm).
Ventajas: amplia gama de aplicaciones, al mismo tiempo, el oro de níquel paladio es relativamente oro de inmersión, lo que puede prevenir de manera efectiva los problemas de confiabilidad de la conexión causados por defectos del disco negro. Desventajas: aunque el níquel paladio tiene muchas ventajas, el paladio es caro y es una escasez de recursos. Al mismo tiempo, como el oro de inmersión, sus requisitos de control de procesos son estrictos.
