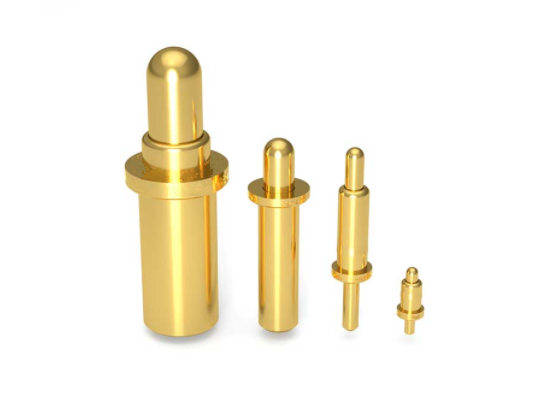

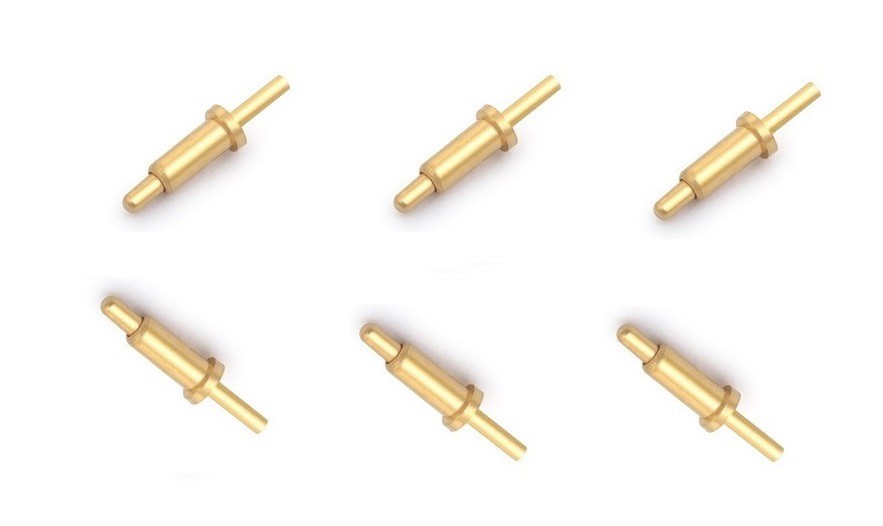

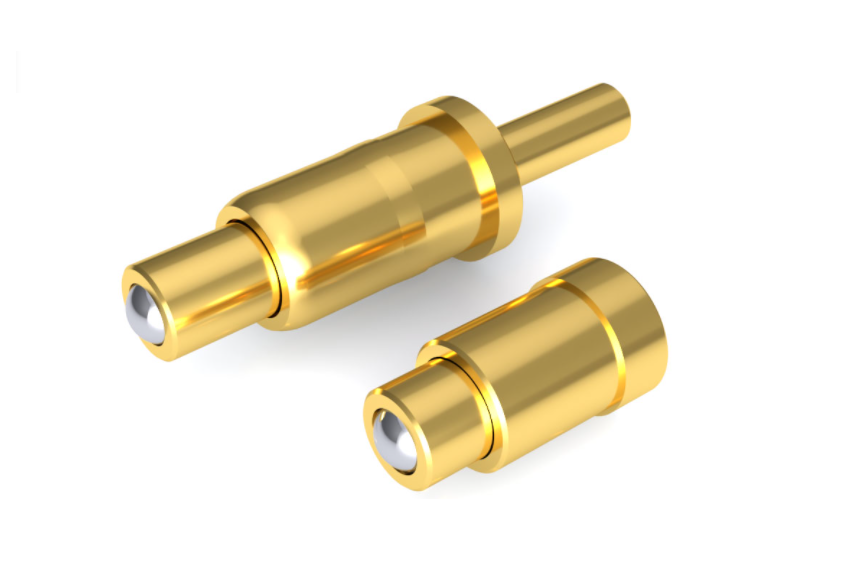

El pasador Pogo con resorte Dip
Los pines pogo de paquete dual en línea (inglés: paquete dual en línea), también conocido como paquete DIP o paquete DIP, abreviado como DIP o DIL, es un método de empaque para circuitos integrados. La forma del circuito integrado es un rectángulo. Hay dos filas paralelas de pines de metal en el costado, llamados encabezados de pines pogo. Los componentes empaquetados DIP se pueden soldar en orificios pasantes enchapados en la placa de circuito impreso o insertarse en enchufes DIP.
El pasador Pogo con resorte Dip
El chip de CPU empaquetado con pin pogo DIP tiene dos filas de pines que deben insertarse en el zócalo del chip con una estructura DIP. Por supuesto, también se puede insertar directamente en una placa de circuito con la misma cantidad de orificios de soldadura y disposición geométrica para soldar. Los chips empaquetados con DIP deben enchufarse y desenchufarse del zócalo del chip con especial cuidado para evitar dañar las clavijas. Las formas de la estructura del paquete DIP son DIP DIP de cerámica multicapa, DIP DIP de cerámica de una sola capa, DIP de marco de plomo (incluido el tipo de sellado de vitrocerámica, el tipo de estructura de embalaje de plástico, el tipo de embalaje de vidrio de cerámica de bajo punto de fusión) Espere.
El pasador Pogo con resorte Dip
El paquete DIP de uso común cumple con el estándar JEDEC, y el paso (paso) entre los dos pines es {{0}},1 pulgadas (2,54 mm). La distancia entre las dos filas de pines (espacio entre filas, espacio entre filas) depende de la cantidad de pines, la más común es 0.3 pulgadas (7.62 mm) o 0.6 pulgadas (15.24 mm ). Otras distancias menos comunes son 0.4" (1{{20}}.16mm) o 0.9" (22.86mm), y algunas los paquetes tienen un paso de 0.07" (1.778 mm) y un espacio entre líneas de 0.3", 0.6" o 0.75".
Los paquetes de pines DIP-pogo utilizados en la antigua Unión Soviética y los países de Europa del Este están más o menos cerca del estándar JEDEC, pero usan el paso métrico de 2,5 mm en lugar del imperial 0,1 pulgadas (2,54 mm).
El número de pines en el paquete DIP siempre es un número par. Con un espacio entre líneas de {{0}}.3", se unen entre 8 y 24 pines, y ocasionalmente se ven paquetes con 4 o 28 pines. Los pines conjuntos son 24, 28, 32 o 40 si la fila el espacio es de 0,6 pulgadas, y también están disponibles paquetes con pines 36, 48 o 52. Las CPU como Motorola 68000 y Zilog Z180 tienen un número de pines de 64, que es el número máximo de pines para un paquete DIP de uso común.
