Los conectores se usan con mucha frecuencia y todo el mundo está familiarizado con ellos. Sin embargo, durante el uso del conector, puede haber un problema de falla de conexión. En este artículo, el editor presentará los motivos de la falla de la conexión del conector. Además, este artículo abordará las consideraciones para la prueba de conectores de placa a placa.
1. Discusión sobre la causa de la falla de conexión del conector
En comparación con el conductor externo, el conductor interno del conector es de menor tamaño, y es más probable que el conductor interno con poca resistencia provoque un contacto deficiente y provoque la falla del conector.

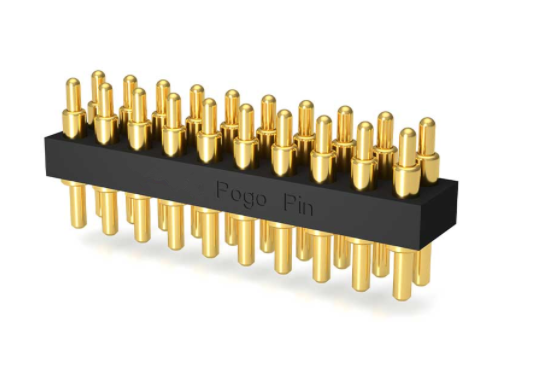

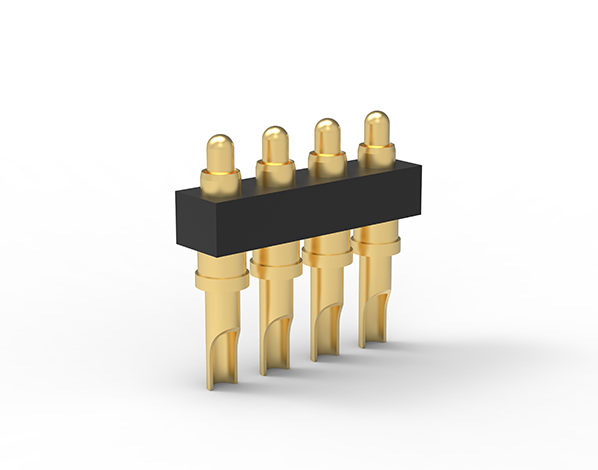

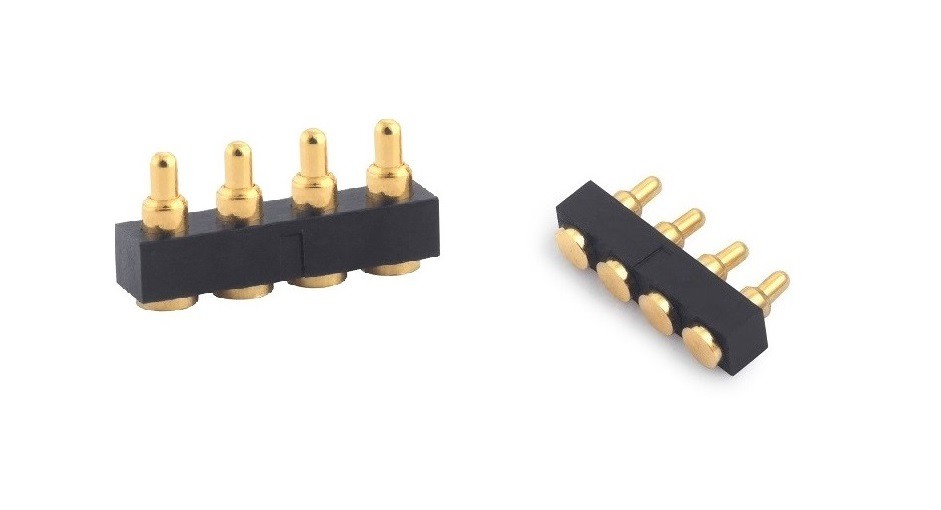

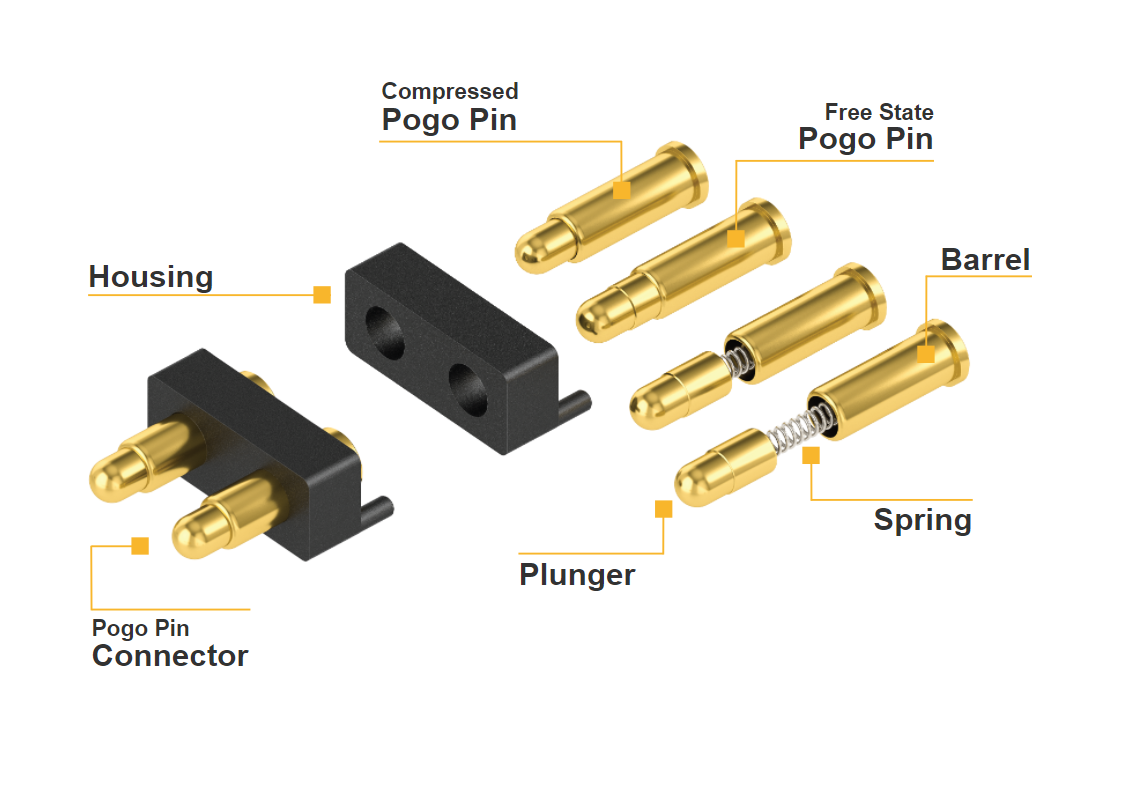

La mayoría de los conductores internos del conector adoptan métodos de conexión elástica, como conexión elástica tipo garra de resorte, conexión elástica tipo ranura de enchufe, conexión elástica tipo fuelle, etc. Entre ellos, la estructura de conexión elástica ranurada del gato es simple, el costo de procesamiento es bajo, el ensamblaje es más conveniente y el rango de aplicación es el más extenso.
1. El conductor interior no está bien fijado
Para las necesidades de ensamblaje, en la estructura de muchos conectores coaxiales de RF (como el tipo N, 3,5 mm), el conductor interno se divide en dos partes en el soporte dieléctrico y luego se conecta con tornillos. Sin embargo, debido al pequeño diámetro del conductor interno, si no se aplica pegamento a la conexión roscada para fijarla durante el montaje, la fuerza de conexión del conductor interno es muy pobre, especialmente para algunos conectores coaxiales de RF pequeños. Por lo tanto, cuando el conector se conecta y desconecta muchas veces, bajo la acción a largo plazo de la torsión y la tensión, la rosca del conductor interno puede aflojarse y caerse, lo que puede provocar una falla en la conexión.
Una de las estructuras comúnmente utilizadas de los conectores coaxiales de RF es que el conductor interno, el soporte dieléctrico y el conductor externo están unidos por adhesivo. Si la cantidad de pegamento aplicado en esta estructura no es suficiente o la fuerza de conexión del pegamento no es suficiente durante el montaje, la parte pegada puede romperse debido a la fuerza durante el uso, lo que hará que el conductor interno gire o se mueva axialmente, y los conductores internos No se puede formar un buen contacto eléctrico y la conexión falla.
Método de mejora: cuando se ensambla el conector coaxial, se puede aplicar una cantidad adecuada de pegamento conductor o agente de bloqueo de roscas a la conexión roscada para aumentar su confiabilidad de la conexión roscada. Se deben seleccionar adhesivos con mayor fuerza de unión, y el pegamento debe llenar todo el orificio pegado al pegar; el moleteado en la parte pegada del conductor interno aumenta el área de contacto entre el conductor interno y el adhesivo para evitar que el conductor interno gire; ajustar correctamente el conductor interior Las dimensiones radiales y las tolerancias del conductor, el conductor exterior y el soporte dieléctrico hacen que el ajuste entre el conductor interior y el soporte dieléctrico, entre el soporte dieléctrico y el conductor exterior sea un ajuste de interferencia, y también puede hacer que el tres encajan más firmemente.
2. Tamaño incorrecto del jack o pin del conductor interior
Si el diámetro del orificio del conductor interno del conector es más pequeño que el tamaño especificado cuando el pin del conductor interno del conector ingresa al conector, el conector se expandirá en exceso, la cantidad de deformación excederá su rango de deformación elástica, plástico se producirá una deformación y se dañará el conductor del conector; Por el contrario, si el diámetro del pin es demasiado pequeño, cuando el pin y el conector coinciden, el espacio entre el pin y la pared del conector es demasiado grande, los dos conductores internos del conector no pueden estar en estrecho contacto. , la resistencia de contacto aumenta y los indicadores de rendimiento eléctrico del conector también serán deficientes.
Método de mejora: si la coincidencia del conector y el pin es razonable, podemos usar la fuerza de inserción y la fuerza de retención del pin de calibre estándar y el conductor en el conector para medir. Para los conectores tipo N, la fuerza de inserción cuando el pin de calibre estándar de diámetro Φ1.6760 más 0.005 coincide con el conector debe ser menor o igual a 9N, y la fuerza de sujeción cuando el pin de calibre estándar de diámetro Φ1.6000-0.005 y el conductor interno del conector coinciden Mayor o igual a 0.56N.
Por lo tanto, podemos usar la fuerza de inserción y la fuerza de retención como estándares de inspección. Al ajustar el tamaño y la tolerancia del enchufe y la clavija, así como el proceso de tratamiento de envejecimiento del conductor en el enchufe, se puede ajustar la fuerza de inserción y la fuerza de retención entre la clavija y el enchufe. en un rango apropiado.
