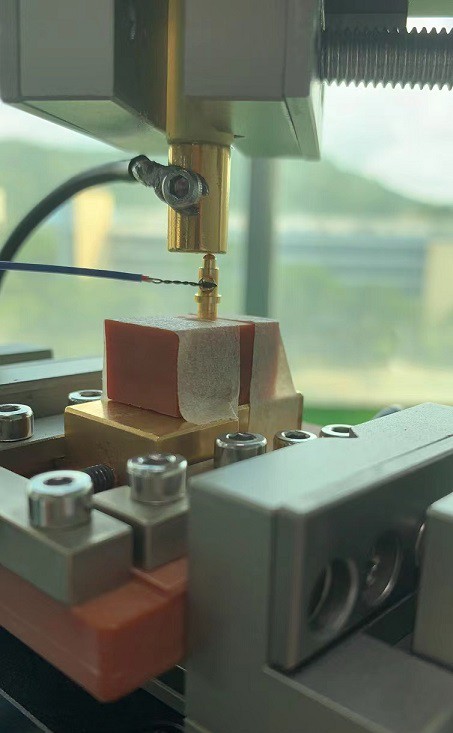

Pin pogo de carga de alta corriente POGOPIN actual hasta 15A
La fábrica se estableció en 2008, con varios tornos automáticos avanzados, tornos y otros equipos, que se especializan en la fabricación y venta de clavijas de carga, clavijas de batería, clavijas de antena y otras clavijas y conectores pogo. Contactos fuertes y rendimiento estable.
rendimiento del producto pogo pin
1.0 Resumen
Esta especificación define los parámetros de rendimiento y los requisitos de prueba del pin pogo.
2.0 Requisitos
2.1 Dimensiones
Las dimensiones generales deben cumplir con los requisitos del dibujo del producto.
2.2 Materiales y galvanoplastia
El cuerpo es de aleación de latón, niquelado 50u" bañado en oro 1-3u".
El émbolo es de aleación de latón, niquelado 50u" bañado en oro 1-3u".
El resorte es de acero inoxidable chapado en oro.
3.0 Parámetros
3.1 Corriente de trabajo continuo: 1.5a
3.2 Voltaje de trabajo: inferior a 12v a 25 grados
3.3 Vida útil: 10000 veces
3.4 Termómetro de trabajo: -25 grado -75 grado 90 por ciento rhmax
3.5 Temperatura de almacenamiento: -40 grado -85 grado 90 por ciento rhmax
4.0 Propiedades eléctricas
4.1 Resistencia de contacto La resistencia de contacto en el punto de trabajo es<25mohm>
4.2 Insulation resistance with plastic under the condition of 500v dc or ac for one-minute insulation resistance>100m
4.3 Voltaje soportado 500ac 1 minuto, gran corriente de fuga 0.3ma
5.0 Propiedades mecánicas
5.1 Fuerza normal El punto de trabajo es superior a 60 gf
5.2 Fuerza de sujeción 1kg/pin
5.3 Durabilidad 10,000 veces la fuerza del resorte se mantiene dentro del rango
5.4 Resistencia a la vibración Frecuencia de vibración de 10~500 Hz durante 15 minutos, amplitud de 1,2 mm, no más de segundos. Apagado, impedancia de contacto<>
6.0 Desempeño ambiental
6.1 Choque térmico -40 grado 30min.85 grados /30min.100 ciclos, impedancia de contacto<100mohm without="" appearance="">
6.2 Moisture resistance 90～95%r.h,60℃, measure insulation after 500hours>100 mohm, impedancia de contacto<100mohm, no="" appearance="">
6.3 Prueba de niebla salina La solución salina al 5 por ciento no se oxida durante 24 horas.
6.4 Prueba de soldabilidad 230±5 grados ±1segundo tasa de cobertura de soldadura húmeda de más del 95 por ciento.
