Introducción de la antena de auricular Bluetooth True Wireless (TWS)

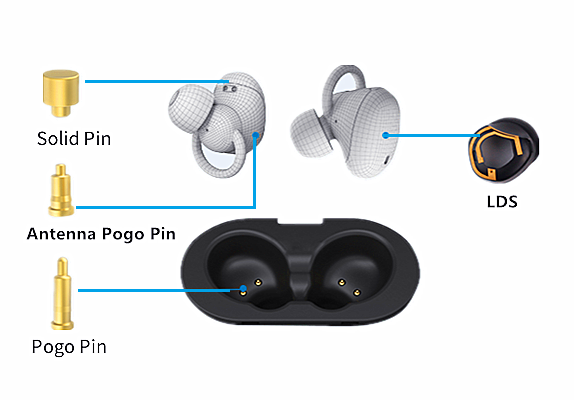

En los últimos años, el mercado de los auriculares Bluetooth verdaderamente inalámbricos (TWS) ha estado muy activo, y varios fabricantes de teléfonos móviles han lanzado sus propios productos de auriculares TWS; es suficiente para mostrar la importancia que se le da a este mercado. En el último artículo, presentamos el pin de carga del compartimiento de carga de los auriculares True Wireless (TWS). Hoy, presentaremos brevemente la parte de la antena. Discutiremos la importancia de la antena en los auriculares TWS, la introducción de la antena Bluetooth de los auriculares TWS y cómo elegir tres al diseñar los auriculares TWS. En un aspecto, comparta la función, los tipos y las opciones de diseño de la antena Bluetooth del auricular TWS.
La importancia de las antenas de auriculares TWS
Desde radios antiguas hasta parlantes inteligentes actuales, desde "hermanos mayores" hasta teléfonos inteligentes, desde auriculares Bluetooth tradicionales hasta auriculares inalámbricos verdaderos TWS. En el desarrollo de la tecnología de electrónica de consumo, la antena es un firmware importante. Con el nacimiento del concepto de Internet de todo, el papel de la antena es aún más importante para que los hogares inteligentes, los vehículos inteligentes y los dispositivos portátiles inteligentes estén conectados y controlados por una sola máquina.

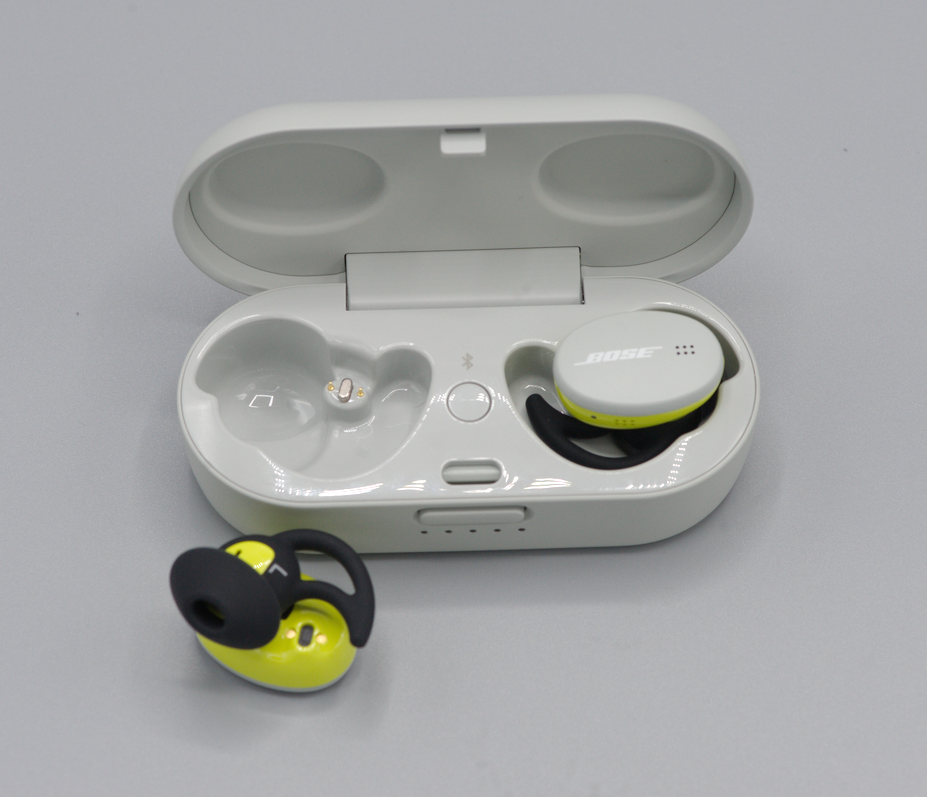

Los auriculares TWS son auriculares estéreo inalámbricos verdaderos. El método de uso principal es conectarse con dispositivos móviles como teléfonos móviles y computadoras a través de la radiofrecuencia Bluetooth y luego transmitir información de audio a los auriculares, y luego decodificarlos y emitirlos en el extremo del auricular. En este proceso, se requiere que la antena Bluetooth actúe como una "torre" para comunicarse entre las dos partes y realizar las tareas de envío y recepción. Por lo tanto, en los auriculares TWS, el chip Bluetooth y la antena Bluetooth se complementan entre sí para realizar la reproducción de música transmitida de forma inalámbrica y evitar los grilletes de los cables.
Introducción a la antena Bluetooth de los auriculares TWS

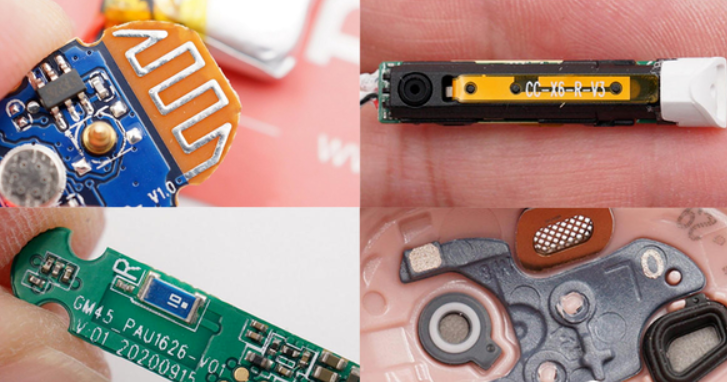

Como firmware importante de los auriculares TWS, el desarrollo actual de la antena Bluetooth es relativamente maduro. Hay principalmente cuatro tipos de antenas integradas de PCB, FPC, cerámica y LDS. Considere la apariencia del producto auricular TWS, los requisitos de banda de frecuencia y el costo para elegir el tipo de antena más adecuado.

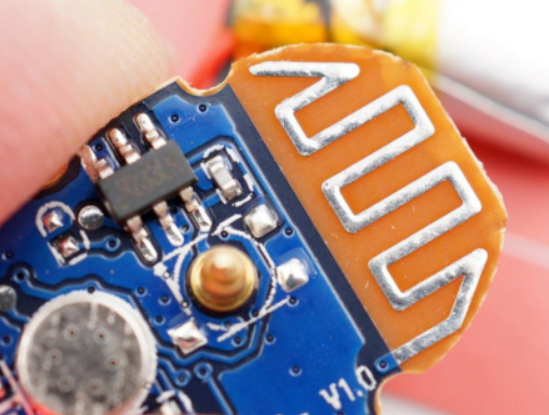

1. Antena integrada de PCB
Como sugiere el nombre, la antena integrada de PCB es un tipo de antena que se dibuja directamente en la placa de PCB. Es ampliamente utilizado en placas de circuito de módulo de frecuencia única, como módulos Bluetooth, módulos WIFI y módulos ZIGBEE. En los auriculares TWS, debido a la limitación de volumen, la aplicación de la antena Bluetooth integrada es relativamente rara.
Las antenas integradas de PCB pueden ser diseñadas e implementadas por proveedores de placas de PCB, que son equivalentes a la parte del circuito de la placa.
Ventajas: la antena integrada de PCB no necesita depuración múltiple y se puede dibujar directamente en la PCB sin costo.
Desventajas: el área requerida es grande, la direccionalidad es relativamente única, solo adecuada para una sola banda de frecuencia, la consistencia de diferentes lotes de antenas es relativamente pobre y la capacidad antiinterferente es pobre.

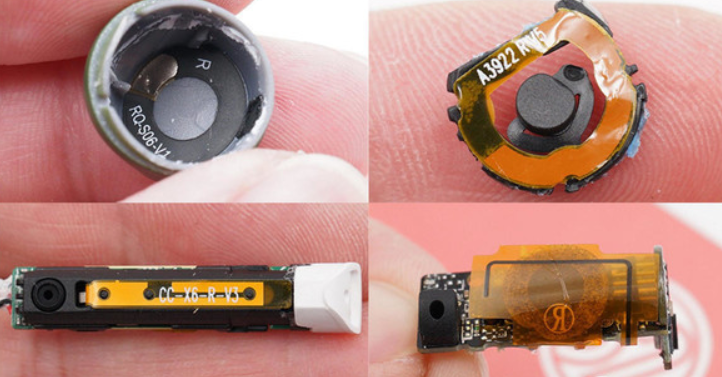

2. Antena FPC
La antena FPC evolucionó a partir de la antena integrada de PCB. Debido a la limitación de volumen de los auriculares TWS, el espacio de la placa base interna no puede acomodar la antena. La antena FPC es equivalente a sacar el circuito de la antena de la PCB y usar otros metales externos para hacer de la antena un componente separado. Para que pueda colocarse mejor en el espacio interno de los auriculares TWS.
La antena FPC se puede realizar mediante la fábrica de placas PCB de placa blanda y material flexible.
Ventajas: aplicable a la mayoría de los productos electrónicos pequeños, las bandas de frecuencia que se pueden fabricar también son ricas, el rendimiento es mejor y el costo es menor.
Desventajas: Cada producto debe ser depurado individualmente y parcheado manualmente.

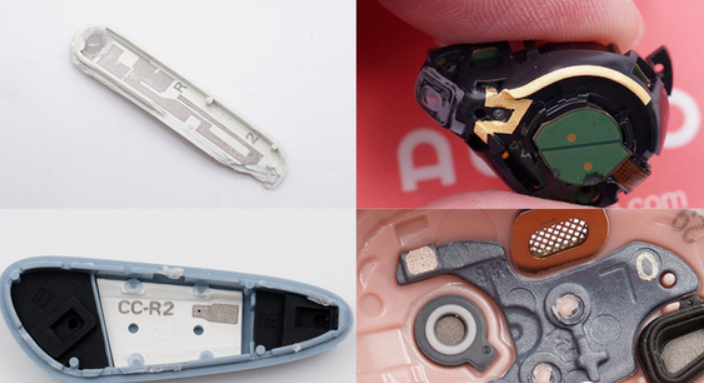

3. Antena SUD
La antena LDS es una mejora adicional de la antena FPC. Aunque la antena FPC ha podido utilizar en gran medida el espacio interno de los auriculares, todavía necesita un plano plano para colocarla.
La antena LDS utiliza tecnología de moldeo directo por láser, que utiliza tecnología láser para formar directamente patrones de antena de metal en soportes, placas de cubierta, etc., que se pueden grabar con láser en las superficies irregulares dentro de los auriculares, utilizando aún más el espacio interno de los auriculares.
Los fabricantes de antenas LDS para procesamiento láser, tecnología láser y tecnología de galvanoplastia pueden admitirlo.
Ventajas: todas las direcciones pueden admitirse y tienen una gran aceptabilidad.
Desventajas: el costo es más alto y existen requisitos especiales para el material de la superficie exterior del producto.

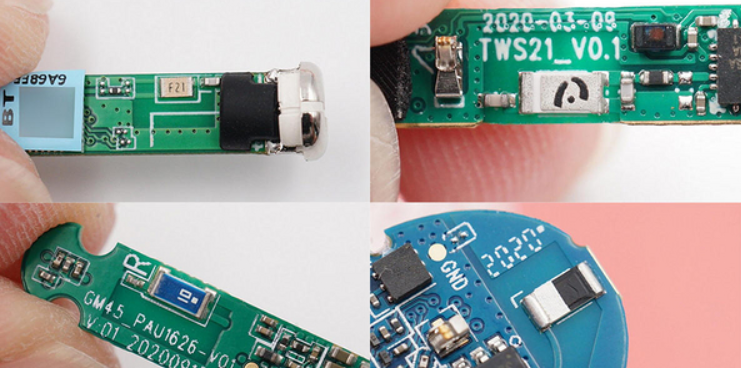

4. Antena de cerámica
La antena de cerámica es otro producto de antena que se usa ampliamente en dispositivos de módulo Bluetooth. Lleva el nombre del uso de conchas de cerámica. Se divide principalmente en dos tipos: antena de cerámica de bloque y antena de cerámica multicapa.
La antena de cerámica de bloque es para imprimir la parte metálica de la antena en la superficie rápida de cerámica, y la antena de cerámica multicapa se puede imprimir en cada capa dieléctrica de cerámica de acuerdo con los requisitos de diseño, lo que reduce el tamaño de la antena.
Ventajas: tamaño pequeño, fácil aplicación, bajo costo, buen rendimiento y ocupa poco espacio.
Desventajas: los requisitos para el área de espacio libre son relativamente altos, la direccionalidad es relativamente única y existen requisitos para la posición de ubicación.
Aprendimos del desmantelamiento anterior de los auriculares TWS que, debido a las limitaciones de volumen, las antenas integradas en PCB se utilizan relativamente raramente en los auriculares TWS. Elija de acuerdo a las necesidades de sus productos, no hay un tipo fijo de uso.
Cómo elegir la antena adecuada
Teóricamente hablando, en términos de costo, las antenas PCB y FPC cuestan menos, las antenas de cerámica son moderadas y las antenas LDS son más caras; y en términos de utilización del espacio, las antenas LDS son las más flexibles y pueden aprovechar al máximo el espacio interno de los auriculares.
En términos de rendimiento, las capacidades de envío y recepción de las antenas externas son generalmente mejores que las de las antenas integradas. Los auriculares TWS están diseñados con antenas integradas debido a las limitaciones de volumen y los requisitos de portabilidad. El rendimiento es relativamente similar y es necesario considerar exhaustivamente una variedad de factores para seleccionar una antena adecuada.
El diseño de la antena Bluetooth de los auriculares TWS afecta la calidad de transmisión de la comunicación Bluetooth, lo que a su vez afecta la experiencia real del usuario. La selección de antenas Bluetooth se ve afectada por muchos factores, como el rendimiento, la banda de frecuencia, el costo y el espacio de uso. Solo considerando las condiciones específicas del producto y los escenarios de uso, y eligiendo una antena adecuada, se puede ejercer el máximo rendimiento del producto.
