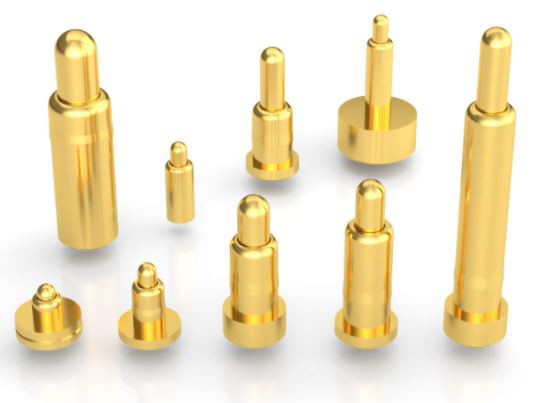

Excelente tecnología de galvanoplastia Pogo Pin Rodio
Hay muchos procesos y materiales de galvanoplastia. El baño de oro es nuestra tecnología y material de procesamiento más común, pero el baño de paladio, el de rodio y el de rutenio son mejores que el de oro.
Chapado en oro El chapado en oro utiliza oro real, incluso si solo está chapado con una capa delgada, ya representa casi el 10% del costo de toda la placa de circuito. El enchapado en oro utiliza oro como capa de enchapado, uno para facilitar la soldadura y el otro para prevenir la corrosión; incluso los dedos dorados de las tarjetas de memoria que se han utilizado durante varios años siguen brillando.
Ventajas: conductividad fuerte, buena resistencia a la oxidación, larga vida; Enchapado denso, relativamente resistente al desgaste, generalmente utilizado en ocasiones de soldadura y taponamiento. Desventajas: mayor costo y poca resistencia a la soldadura.
2. Oro químico / oro por inmersión Oro químico por inmersión en níquel (ENIG), también conocido como oro químico con níquel, oro níquel por inmersión, abreviado como oro químico y oro por inmersión. El oro de inmersión es un método químico, una capa gruesa de aleación de níquel-oro con buenas propiedades eléctricas se envuelve en la superficie de cobre y puede proteger la PCB durante mucho tiempo. El espesor de deposición de la capa interna de níquel es generalmente de 120 ~ 240μin (aproximadamente 3 ~ 6μm), y el espesor de deposición de la capa exterior de oro es generalmente de 2 ~ 4μinch (0.05 ~ 0.1μm). El oro por inmersión puede permitir que el PCB logre una buena conductividad eléctrica durante el uso a largo plazo, y también tiene una tolerancia ambiental que otros procesos de tratamiento de superficies no tienen.
Ventajas:
una. La superficie del PCB tratada con oro es muy plana y tiene buena coplanaridad, lo que es adecuado para la superficie de contacto del botón.
B. El oro de inmersión tiene una excelente soldabilidad y el oro se derretirá rápidamente en la soldadura fundida para formar un compuesto metálico. Desventajas: El proceso es complicado y los parámetros del proceso deben controlarse estrictamente para lograr buenos resultados. Lo más problemático es que la superficie de la PCB que ha sido tratada con oro es fácil de producir beneficios de disco negro, lo que afecta la confiabilidad.
3. En comparación con el níquel y el oro, ENEPIG tiene una capa adicional de paladio entre el níquel y el oro. En la reacción de deposición de reemplazar el oro, la capa de paladio no electrolítico protegerá la capa de níquel y la evitará. Corrosión excesiva del oro de reemplazo; el paladio está completamente preparado para la inmersión en oro al tiempo que evita la corrosión causada por la reacción de reemplazo. El espesor de deposición de un níquel es generalmente de 120 ~ 240μin (aproximadamente 3 ~ 6μm), el espesor del paladio es de 4 ~ 20μin (aproximadamente 0.1 ~ 0.5μm); el espesor de la deposición de oro es generalmente de 1 ~ 4μin (0.02 ~ 0.1μm). Ventajas: Tiene una amplia gama de aplicaciones. Al mismo tiempo, el níquel-paladio-oro está relativamente sumergido en oro, lo que puede prevenir eficazmente los problemas de confiabilidad de la conexión causados por defectos del disco negro. Desventajas: aunque el oro de níquel paladio tiene muchas ventajas, el paladio es caro y es un recurso escaso. Al mismo tiempo, al igual que Immersion Gold, sus requisitos de control de procesos son estrictos.
Las propiedades químicas del rodio son relativamente estables y es difícil reaccionar con sulfuro y dióxido de carbono en el aire. A temperatura ambiente, es insoluble en ácido nítrico y sus sales, e incluso insoluble en agua. Es más estable a varios álcalis fuertes, pero el rodio es soluble en ácido sulfúrico concentrado. Las propiedades físicas del rodio son relativamente buenas. Además de una buena resistencia al desgaste y conductividad eléctrica, tiene una excelente capacidad de reflexión, y su coeficiente de reflexión puede alcanzar el 80% (la plata es del 100%) y puede permanecer sin cambios durante mucho tiempo. Por lo tanto, se utiliza a menudo como recubrimiento anti-decoloración de la plata. Después de la prueba, el recubrimiento de rodio de 0.1um puede proteger el recubrimiento de plata de la decoloración durante varios años. El revestimiento de rodio tiene una resistencia al contacto muy baja y una gran dureza, por lo que se utiliza a menudo como revestimiento para los puntos de contacto.
El rendimiento de soldadura del rodio no es muy bueno porque la tensión interna del revestimiento es relativamente grande. La tecnología de revestimiento de rodio comenzó a usarse en los Estados Unidos en 1930, pero se utilizó principalmente para revestimiento decorativo. Más tarde, con el rápido desarrollo de la industria electrónica, el baño de rodio jugó un papel importante en la prevención de la decoloración de la plata y los puntos de contacto eléctricos. En los últimos años, el baño de rodio se ha vuelto más popular en la industria de galvanoplastia de joyería. La galvanoplastia de una capa de rodio en la superficie de las joyas de plata puede prevenir la decoloración de la plata. El precio es barato y también puede mostrar una textura similar al platino. Dado que la densidad del rodio es mucho menor que la del platino, el costo del baño de rodio es un poco más bajo que el del platino.
