Antena de auriculares Bluetooth TWS
La principal razón por la que los auriculares Bluetooth son tan populares es que son inalámbricos y se deshacen de los grilletes de los cables de los auriculares. Los auriculares Bluetooth transmiten señales a través de ondas de radio, por lo que el diseño de la antena es muy importante. Este artículo presenta brevemente los tipos comunes de antenas que se utilizan en los productos digitales portátiles.
1. Antena de circuito impreso.
La antena de PCB es una antena compuesta directamente de lámina de cobre en la placa de circuito de PCB, que tiene las ventajas de bajo costo, alta estabilidad de lotes y sin depuración en la producción. La desventaja es que solo es adecuado para una sola banda de frecuencia y, debido a que está compuesto de lámina de cobre PCB, la posición de la antena es relativamente limitada. Además, la antena de PCB generalmente requiere un área de gran altura y el tamaño de la antena en sí también es grande. Las antenas de PCB se usan ampliamente en computadoras portátiles, cajas de TV, etc. Las antenas de PCB en auriculares Bluetooth se muestran en la siguiente figura:
2. Antena de cerámica.
La antena de cerámica es una antena en miniatura apta para dispositivos Bluetooth. Ocupa poco espacio y tiene buen rendimiento. Tiene un ancho de banda estrecho y es difícil lograr múltiples bandas de frecuencia. Puede mejorar efectivamente la integración de la placa base y reducir la restricción de la antena en ID.; El diseño debe importarse al comienzo de la definición del tablero. Las antenas de cerámica se dividen en antenas de cerámica de bloque y antenas de cerámica multicapa:
Antena de bloque: todo el cuerpo de cerámica se sinteriza a alta temperatura y luego la parte metálica de la antena se imprime en la superficie del bloque de cerámica.
Antena multicapa: el disparo adopta el método de co-encendido a baja temperatura para decir que las cerámicas multicapa se apilan y alinean y luego se sinterizan a alta temperatura, por lo que el conductor metálico de la antena se puede imprimir en cada capa dieléctrica de cerámica. de acuerdo con los requisitos de diseño, para que pueda reducir efectivamente el tamaño de la antena y pueda lograr el propósito de ocultar la antena.
Dado que la constante dieléctrica de la cerámica en sí es más alta que la de la placa de circuito impreso, el uso de una antena de cerámica puede reducir efectivamente el tamaño de la antena y garantizar el rendimiento de la antena. La desventaja de las antenas de cerámica es que tienen problemas de consistencia, son grandes y también limitadas a la hora de colocarlas. Las antenas de cerámica son las más utilizadas en productos IoT, como antenas GPS y antenas Bluetooth.
3. Antena SUD.

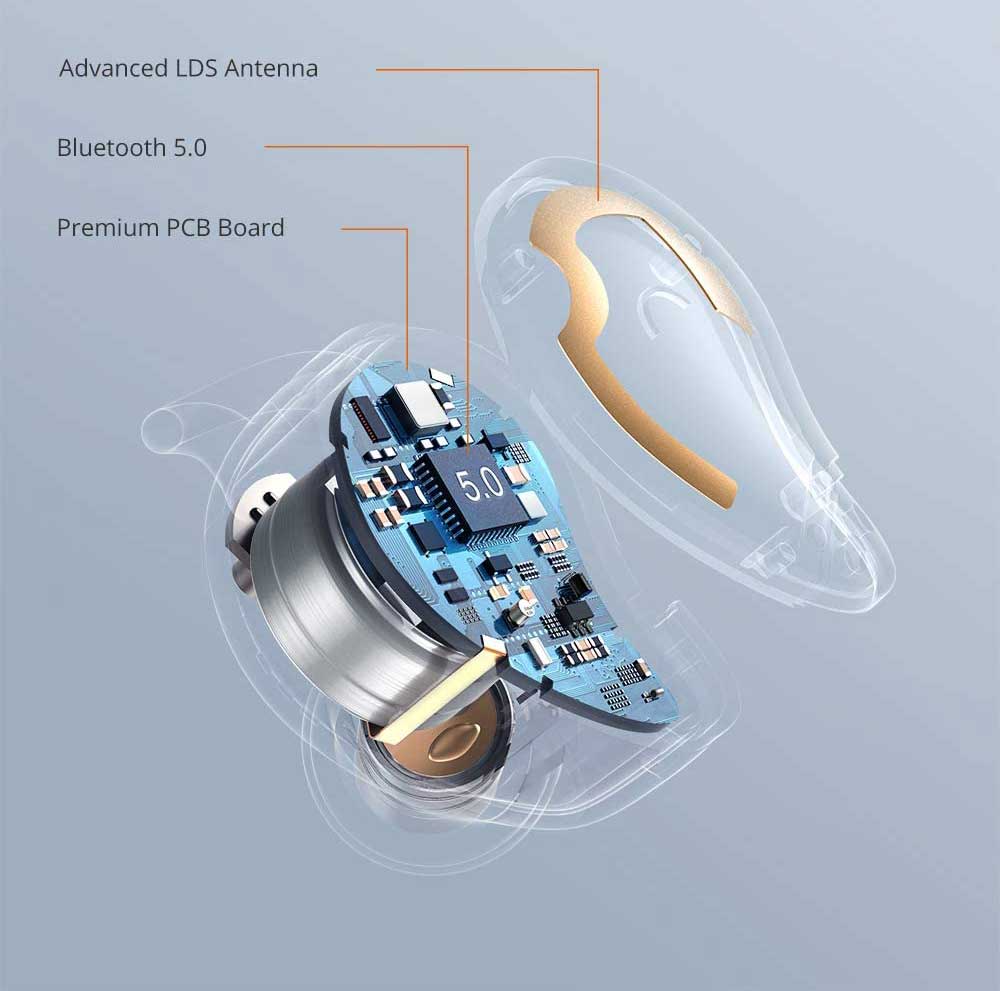

La tecnología de antena LDS es una tecnología de estructuración directa por láser, que utiliza una computadora para controlar el movimiento del láser de acuerdo con la trayectoria del patrón conductor y proyecta el láser en el dispositivo de plástico tridimensional moldeado. En unos segundos, el patrón del circuito se activa. Su principio es similar a una antena de PCB, la diferencia es que LDS usa la forma de la antena para proyectar un láser en una carcasa de plástico y galvanoplastia para formar una antena de metal en unos pocos segundos. La mayor desventaja de la antena LDS es el alto costo y el complicado proceso. La mayor ventaja es que la antena se puede colocar directamente en la parte posterior de la carcasa para que el área libre de la antena sea grande y la eficiencia de la antena sea alta. Actualmente se usa ampliamente en teléfonos inteligentes de gama alta, relojes/bandas inteligentes y auriculares Bluetooth.
