Pin pogo de carga de auriculares TWS
Los contactos de metal en la caja de carga TWS se llaman Pogo Pin en inglés. En este capítulo, hablaremos sobre el diseño del dedal. Algunos fabricantes lo colocan solo en una placa pequeña, y la mayoría de ellos todavía directamente en el dedal de la placa base. En la caja de carga de auriculares TWS, hemos visto dedales de varias especificaciones, incluidos 2, 3, 5, etc. Entonces, ¿para qué se usan estos dedales?

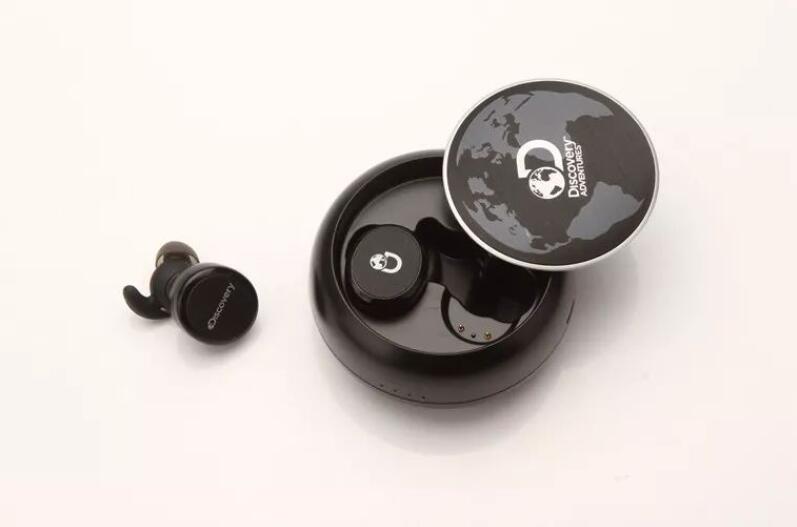

Dos pines pogo de carga
Este diseño, el más común del mercado, puede satisfacer las estrictas necesidades de carga de los auriculares TWS. Los dos dedales son positivos y negativos, respectivamente, y se utilizan para transferir la energía del compartimiento de la batería de la caja de carga TWS al auricular.
El diseño de tres pines pogo también es más común. El diseño de la solución se utiliza para la comunicación entre la caja del auricular y el auricular. La caja del auricular conoce el estado de carga del auricular, coincide con el código y comprende el estado del auricular. Para la prueba de la línea de producción, puede usar la interfaz MicroUSB/USB-C en la caja de los auriculares y el equipo de prueba automático para probar los indicadores integrales de los auriculares.
Este diseño de cinco dedales tiene en cuenta los dos propósitos anteriores y tiene más funciones. Este tipo de diseño solo se puede ver en los auriculares Bluetooth TWS de gama alta, que son relativamente raros. Además de los requisitos de los tres dedales para el diseño del esquema y la prueba de la línea de producción, también se puede utilizar para funciones como la transmisión de datos en el almacenamiento interno de los auriculares y la actualización del firmware de los auriculares.
