Conector de pines de alta corriente 10A-15A

Conector pin de alta corriente 10A-15A Requisitos técnicos estructurales:
1. Los conectores incluyen enchufes macho, hembra y macho. El tipo de conector es 2P y el espacio entre pines de referencia es de 4,2 mm;

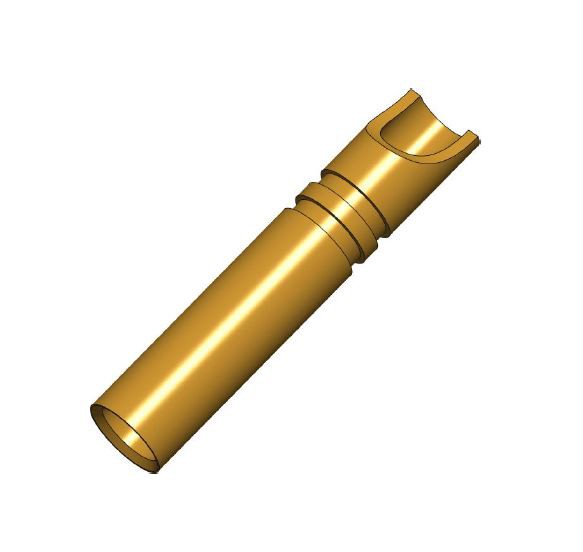

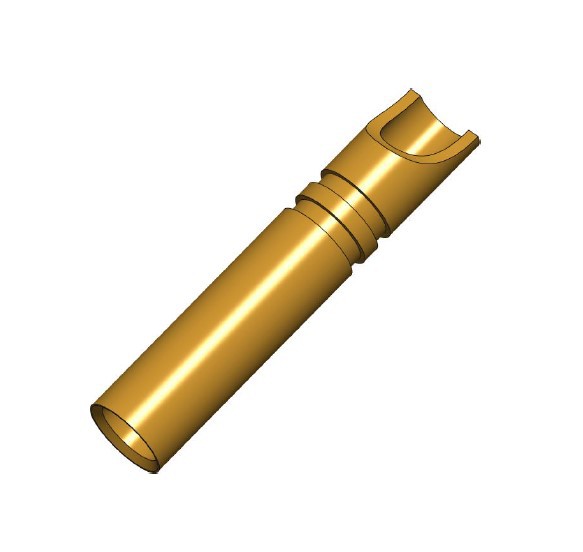

2. La estructura externa de la cabeza macho incluye 4 orificios para tornillos. Los requisitos de tamaño se muestran en la siguiente figura. La cabeza macho admite la soldadura de alambre de silicona 18# AWG:

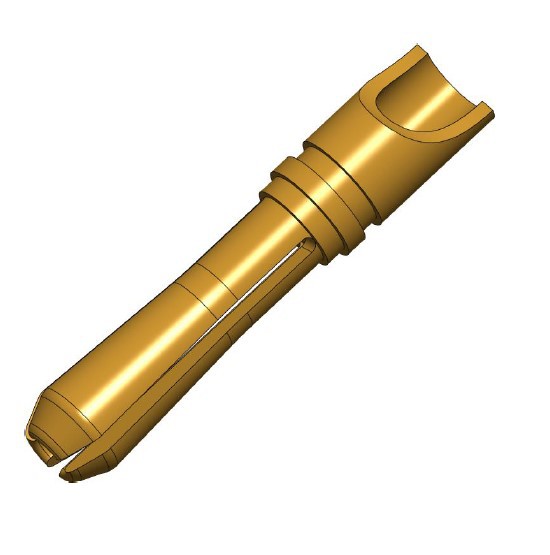

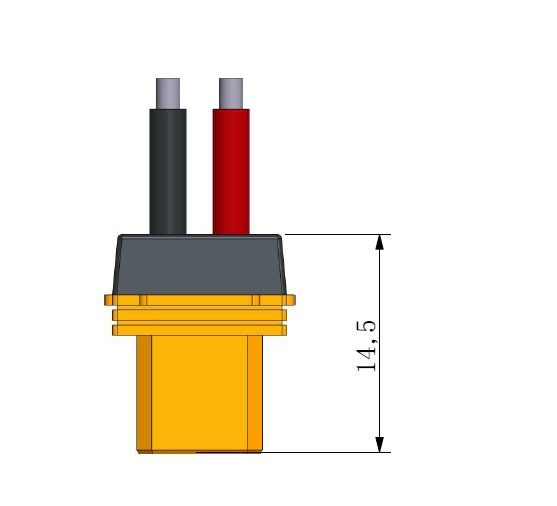

3. El extremo de la cabeza hembra está diseñado para cubrirse con goma, y ​​la longitud del extremo trasero de la cabeza de goma no supera los 5 mm. El cabezal hembra admite la soldadura de alambre de silicona 18#AWG;
1. Cabeza hembra 2. Cabeza macho 3. Asiento de cabeza macho 4. Estructura de inserción antirretroceso correspondiente a cabezas macho y hembra, y marcada en la carcasa de plástico más

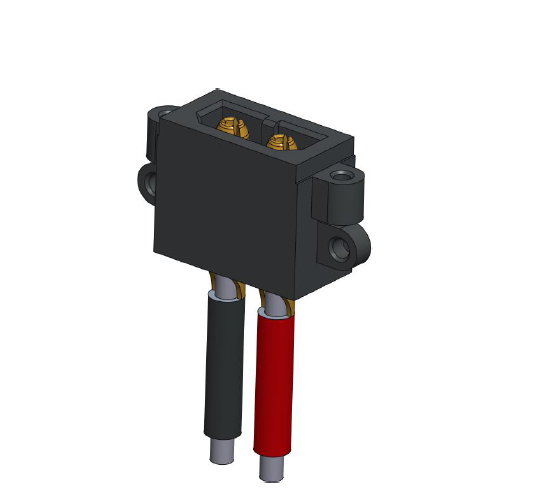

5. El tamaño de la carcasa de plástico del asiento macho es el que se muestra en la figura, y el tipo de pasador también admite la soldadura de alambre de silicona 18#AWG;
6. El rango requerido de fuerza de inserción: fuerza de extracción 1~2kg, fuerza de inserción 2~4kg;
Longitud total Menor o igual a 20 mm

Requisitos técnicos eléctricos:
1. Corriente continua 12~15A, corriente instantánea 25~30A;
2. Usar voltaje menor o igual a 250 V, soportar voltaje mayor o igual a 1500 V;
3. Resistencia de contacto menor o igual a 0.8mΩ, resistencia de aislamiento mayor o igual a 500MΩ;
4. La superficie de las piezas de cobre está chapada en oro 2U y la vida útil es más de 1000 veces;
5. Admite calibre de cable de hasta 18# AWG;
6. Rango de resistencia a la temperatura -25~120 grados;
7. Grado ignífugo UL94-VO, compatible con RoHS;
Cabeza macho φ1,4 Pieza de cobre 6,2 Cabeza hembra Alambre de silicona Asiento cabeza macho 8,4 Longitud después del encapsulado Menor o igual a 5mm. Longitud total Menor o igual a 15 mm N

La alta corriente del dedal de resorte puede alcanzar los 60 A, y la estructura especial también puede alcanzar cientos de amperios. Hemos estado comprometidos con el diseño de la innovación de productos y la satisfacción de las necesidades del mercado y los clientes. Nunca hemos dejado de investigar y explorar módulos de carga de alta corriente y soluciones de carga de alta corriente personalizadas con pines pogo como núcleo. Tenemos excelentes capacidades de diseño de productos, capacidad de simulación estructural y capacidad completa de prueba de confiabilidad de pin pogo para proporcionar una solución de conexión de carga de pin pogo segura y confiable.

El rango de alta corriente de los pines pogo generalmente se refiere a más de 5A. Con los cambios en la demanda del mercado, los diversos escenarios de aplicación y la necesidad de tasas de carga más rápidas, el diseño y la aplicación de pines pogo para carga de alta corriente han aumentado los desafíos. En 2010, se desarrollaron los primeros pines pogo con una corriente de transmisión de 30A.

Ahora, cada vez más personas han comprado automóviles para el transporte, los viajes de larga distancia y la entrega de mercancías, lo que se puede decir que es parte de la vida. Las personas pasan cada vez más tiempo en el automóvil y, a veces, usan sus teléfonos móviles para ver videos o encender la computadora para el trabajo de oficina en el automóvil. A medida que las personas permanecen más tiempo en el automóvil, el cargador para automóvil puede cargar teléfonos móviles, computadoras portátiles y otros equipos de oficina en el automóvil. Naturalmente, es tan importante como un tesoro de carga, y es un accesorio indispensable e importante para todos los propietarios de automóviles.
