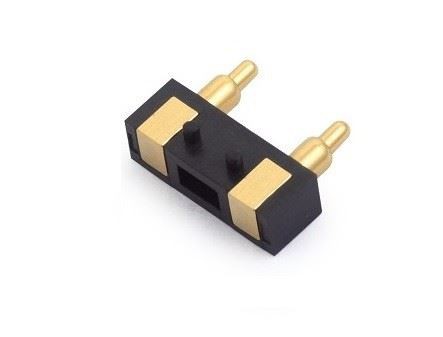

Conector pin Pogo de diseño de 2 pines
Descripción de productos
Todos nuestros productos cumplen con los requisitos RoHS y libre de halógenos. Según el tamaño de su espacio, el tratamiento de recubrimiento, el tamaño de la impedancia, los requisitos de vida útil, el tamaño del espacio de la carcasa, etc., puede ingresar a nuestra biblioteca de productos a continuación para obtener diferentes opciones.
Ahora, ofrecemos una serie de productos de conector pin pogo, en la industria de conectores, el pin pogo es una tecnología de conexión especial. En los últimos años, esta tecnología confiable ha sido aceptada por algunos fabricantes de renombre mundial y utilizada con éxito en sus más de 100 productos electrónicos, como baterías de teléfonos móviles, conexiones de antena, sistemas de posicionamiento GPS, computadoras portátiles, videojuegos. equipos, farolas exteriores, audífonos, receptores de radio, etc.
En la actualidad, con el desarrollo del mercado y la mejora de la tecnología de productos, cada vez más consumidores no solo se limitan a la función multifunción de los productos, sino que también buscan apariencias modernas y apariencias pequeñas y delgadas. Pero fabricar y diseñar un producto de este tipo es un gran desafío para todos los ingenieros de productos electrónicos. Debido al espacio de diseño y la especificación estándar del conector, es difícil para los ingenieros tener una buena opción para completarlo. En base a esto, nuestros ingenieros de I+D utilizan las ventajas únicas de la sonda pogo pin para generar un concepto y pensar en formas de ayudar a estos ingenieros de productos a resolver el problema de la comunicación interna del producto. Además, los pasadores pogo tienen ventajas obvias en el uso del espacio estructural, el costo de ensamblaje, la vida útil, el ciclo de muestra, el costo, etc.
El conector consta de 3 partes: eje de la aguja, resorte y tubo (una tapa de plástico puede ser opcional para proteger el eje de la aguja según los requisitos de instalación del cliente).
Parámetros de productos
| Materiales y revestimiento para pines Spring Pogo | |||
| émbolo | Material | BeCu | Material más utilizado para sondas de resorte pogo pin para semiconductores. |
| Material | Aleación de paladio | Eficaz para la migración anti-soldadura. No se necesita enchapado. | |
| Enchapado | aleación de oro | La dureza es más alta que el revestimiento de Au (oro) y es eficaz para la migración anti-soldadura. | |
| Enchapado | Au (Oro) | Buena conductividad eléctrica. | |
| Barril | Material | Cobre | Latón, bronce fosforado, alpaca, BeCu |
| Material | Aleación | Barril desarrollado por nosotros mismos. El diámetro exterior está disponible desde {{0}}.11 a 0.42 mm | |
| Enchapado | Au (Oro) | Buena conductividad eléctrica. | |
| Primavera | ― | Alambre de acero para resortes (SWP) (alambre de música) | Temperatura de funcionamiento: -45~125 grados |
| ― | Alambre de acero inoxidable (SUS) | Temperatura de funcionamiento: -45~140 grados | |
| ― | Alambre de acero inoxidable para alta temperatura | Temperatura de funcionamiento: -45~200 grados, desarrollado por ZZTKJ. | |
| Condición de uso | |||
| Garantía | Condición de carrera | Condiciones ambientales | Condición de corriente y voltaje |
| ・12 meses (bajo las siguientes condiciones) | ・La sonda debe moverse verticalmente en la misma dirección que el eje del cilindro. | Condiciones generales | ・La corriente y el voltaje se imprimirán solo en una posición estacionaria en una carrera recomendada. |
| ・La longitud de la carrera no debe exceder la carrera recomendada. | ・Temprature 20-30 grado, humedad por debajo del 30 por ciento | ||
| ・Sin polvo, sin gas corrosivo, sin contaminación | |||
| ・La temperatura de la sonda en sí será de 10-40 grados | |||

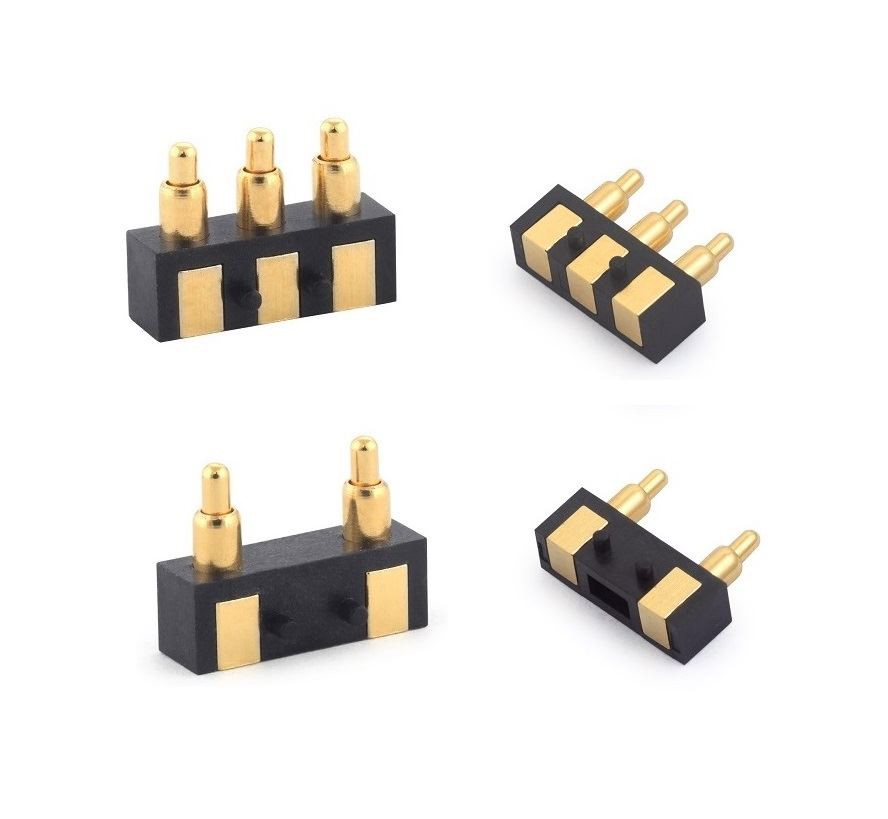

Imagen del producto
En cuanto al diseño del tubo de la aguja, para cumplir con sus requisitos de espacio estructural y función del producto, así como la garantía de vida, presentamos nuestro catálogo de productos para su selección. Al final del tubo de la aguja, tenemos un diseño de brida para garantizar la conveniencia de fijar el producto en la placa de circuito impreso y la profundidad de la soldadura. Además, también proporcionamos pines pogo cuadrangulares y doblados de 90 grados para la conexión de la batería.
Nuestra fábrica
taller
taller
taller
taller
