Diseño y requisitos del extremo de contacto del conector pin Pogo
1. Requisitos de diseño para el contacto final
es un tipo de contacto no estándar. Está diseñado de acuerdo con los requisitos de cable de toda la máquina. Primero, es necesario confirmar el tamaño del extremo del enchufe, el método de instalación del producto, la forma de apariencia y la especificación del cable. En el caso de que sea difícil confirmar el cable, diseñe el orificio de cableado de acuerdo con el número de contacto. El orificio de cableado puede satisfacer las necesidades de cables de gran calibre. La relación entre el diámetro del núcleo de alambre y el diámetro interior de la copa de soldadura es generalmente de 0,5 a 0,7; Al conectar un cable, el principio de diseño es que el diámetro del núcleo del cable y el orificio de conexión del contacto sea apropiado, y la relación entre el diámetro del núcleo del cable y el diámetro interior del orificio de soldadura es generalmente de 0,6 a 0,8.
2. Requisitos sobre la forma del contacto final

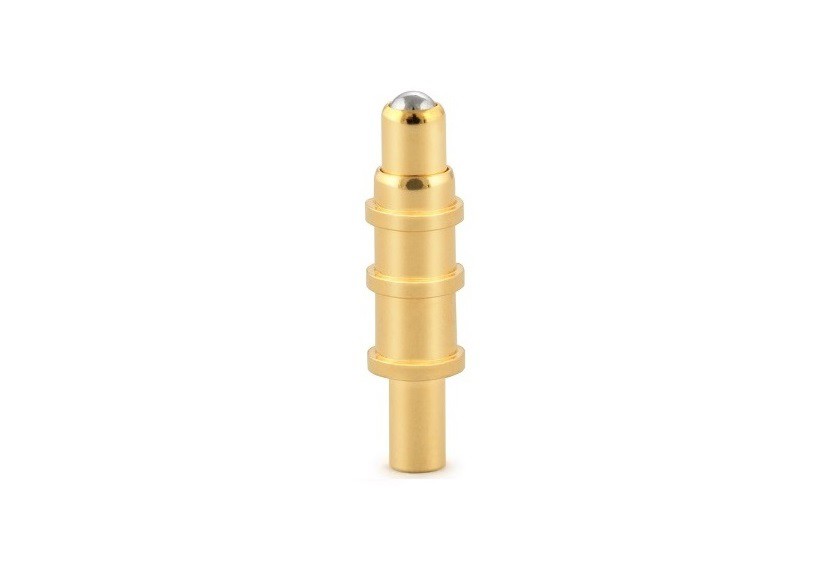

En el conector de pin pogo, la pieza de contacto es una parte indispensable del conector, y su función principal es ser responsable de la transmisión de la señal. En el proceso de diseño del conector, el contacto está formado por el extremo de acoplamiento y el extremo de cola. El extremo de acoplamiento generalmente se compone de partes elásticas y partes rígidas para asegurar la confiabilidad del contacto entre el enchufe del conector y el enchufe; el final del contacto es responsable de la conexión del cable entre el equipo, la interconexión entre las placas impresas, o La interconexión entre el cable y la placa se utiliza en la conexión del cable. El extremo terminal del conector se puede dividir en cuatro tipos: tipo de alambre de soldadura, tipo de alambre de crimpado, tipo de perforación de aislamiento y tipo de bobinado sin soldadura; aplicación En la placa de circuito impreso, las formas de terminación de contacto se pueden dividir en cuatro tipos: soldadura recta, soldadura curva, montaje en superficie y tipo de inserción sin soldadura.
