¿Cuál es la estructura de este pequeño conector de clavija pogo?
El conector de clavija pogo es casi un componente electrónico de precisión necesario en todos los productos electrónicos. Debido a su forma variable, volumen ligero y buen rendimiento, es ampliamente utilizado por la mayoría de los fabricantes de productos electrónicos. Entonces, ¿cuál es la estructura de este pequeño conector de clavija pogo?

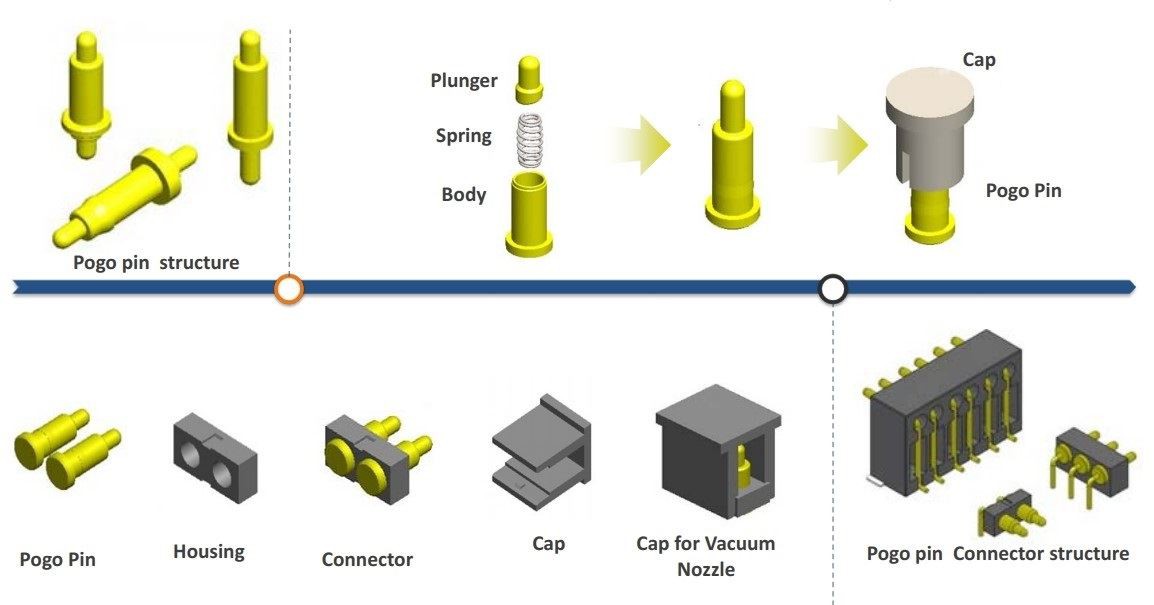

Los componentes principales del conector de dedal con pasador Pogo incluyen el eje de la aguja, el resorte y el tubo de la aguja. El conector de clavija pogo utiliza este diseño, que puede ahorrar espacio en gran medida, tiene una larga vida útil y la distancia entre los puntos es pequeña.

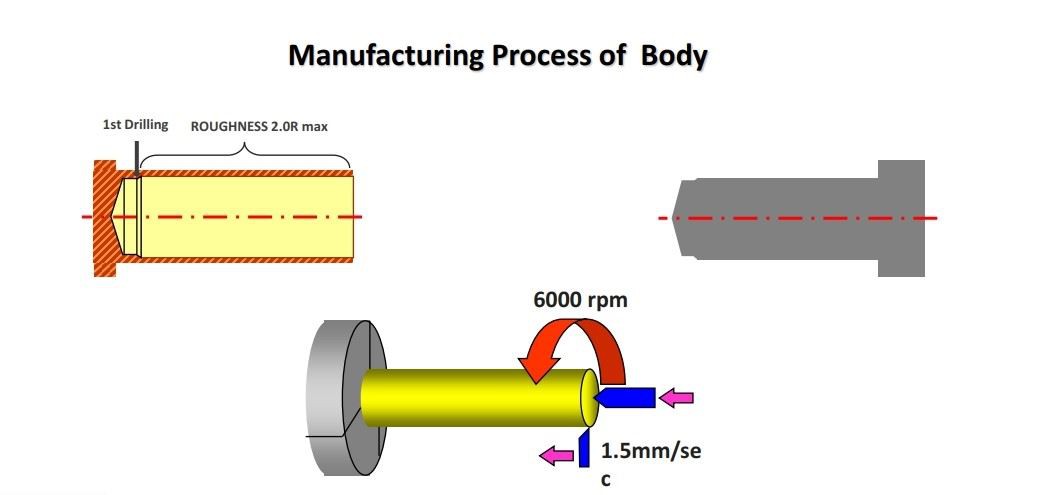

El cilindro de la aguja es una parte importante del conector de clavija pogo. El eje de la aguja se divide principalmente en dos tipos: perforación posterior y corte oblicuo. Diseñado según diferentes requisitos. Debido a que el volumen de la perforación posterior es liviano y pequeño, es un producto electrónico que requiere un conector de tamaño pequeño. El eje de la aguja perforado hacia atrás puede cumplir con los requisitos del fabricante¶ resortes. Incluso si el resorte excede la longitud del tubo de la aguja, el eje de la aguja puede hacerse hueco, dando así más espacio al resorte. El borde de corte oblicuo es principalmente para asegurar que el eje de la aguja pueda hacer un mayor contacto con el tubo de la aguja, asegurando así una baja resistencia de conexión estable.
