7 razones por las que los pines Pogo son la mejor solución de conector
Pogo Pin es una combinación perfecta para muchas aplicaciones, como conexiones de acoplamiento, de placa a placa o de carga. Aquí está el por qué.

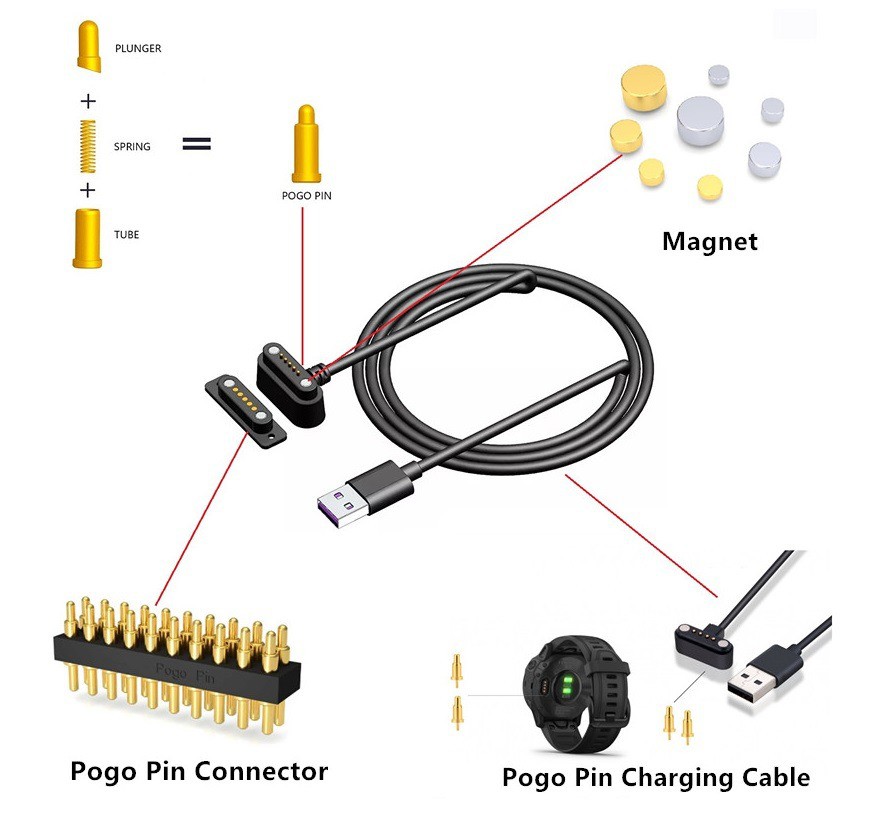

Los conectores con resorte o los llamados pines pogo se están volviendo cada vez más populares desde que compañías destacadas como Apple y Microsoft los han utilizado en sus productos de consumo.
Los pines Pogo combinan un par de ventajas que los distinguen de la mayoría de los otros tipos de conectores.
En el artículo de hoy discutiremos esas ventajas y veremos más de cerca cómo se pueden aprovechar estas ventajas en su diseño.
Una breve historia de los pines pogo
Antes de pasar directamente a las 7 razones, comencemos con una breve historia de los pines pogo. El tipo de conector existe desde hace aproximadamente 50 años. Los ingenieros de la vieja guardia recordarán que esos pines no tenían la mejor reputación. A menudo eran inestables, tenían poca corriente y eran muy sensibles a cualquier tipo de vibración, lo que los descalificaba para muchas aplicaciones que involucraban la transmisión de datos. Desde la llegada de la industria de pruebas de semiconductores, los pines de prueba con resorte han hecho mejoras significativas. Los avances tecnológicos que habían sido necesarios para reducir su tamaño a un nivel que los haría adecuados para los pasos finos requeridos durante los procedimientos de prueba de IC se han transferido a los conectores pin pogo de grado de consumo.
Entonces, ¿por qué los pines Pogo son tan populares hoy en día y qué los hace ideales para muchas aplicaciones? Aquí están las razones:
1. Hablemos del costo del pin Pogo
La mayoría de los conectores se fabrican mediante el proceso de estampado. Este proceso esencialmente toma una pieza delgada de metal que se forma al estampar el metal en la forma correcta mediante un molde.
Mira este pequeño video clip que explica el proceso.

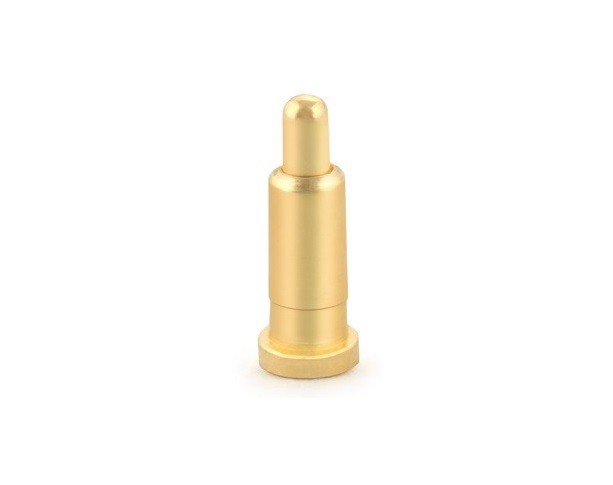

Por el contrario, los pines pogo se fabrican mediante el proceso de torneado. Este proceso utiliza una pieza redonda de metal y la hace girar muy rápido. Luego, un borde afilado raya las partes del bloque de metal que no son necesarias.
La principal diferencia entre ambos procesos es el costo de hacer un molde. Producir un molde puede costar hasta 5000 USD. Esto significa que el costo de este molde debe incorporarse al cálculo, lo que puede ser un factor de precio significativo. Echa un vistazo a este ejemplo de cálculo:
Especialmente para conectores no estándar de baja cantidad, los pines Pogo son la alternativa más eficiente. En el ejemplo anterior, el precio aumentó en más del 80 por ciento.
2. El mejor conector para la mejor experiencia de usuario

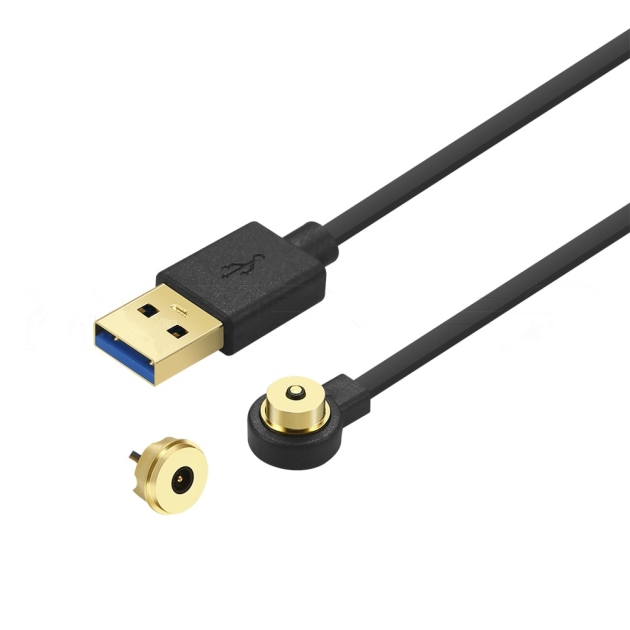

Los conectores con resorte son convenientes. Estoy seguro de que todos tienen su propia opinión legítima sobre los productos de Apple, pero cuando usé por primera vez el cable de carga Magsafe en la computadora portátil de mis amigos en 2008, estaba realmente desconcertado. Esto es genial. Simplemente colóquelo, alineación automática, fácil de usar. Así funciona la ingeniería. Hacer pequeños cambios en productos establecidos que brinden a los usuarios este efecto sorpresa y los convierta en clientes leales a la marca.
Los conectores pin Pogo a menudo mejoran la experiencia de este usuario. Especialmente cuando se hace de una manera que los alinea automáticamente con el dispositivo.
3. El conector adecuado para espacios pequeños
La mayoría de los conectores son grandes y estables o pequeños y frágiles. Los pines Pogo combinan ambas ventajas en un solo producto. Pueden ser extraordinariamente pequeños mientras sobreviven hasta 1 millón de compresiones. Esto se debe a su diseño de resorte específico que conserva su tamaño y estabilidad. Un resorte plano estampado aumenta la tensión en la esquina de flexión, mientras que un resorte en espiral tiene una distribución uniforme de la fuerza durante la compresión. Esto permite hacer diseños más pequeños.
4. Por qué los pines Pogo son el tipo de conector más duradero
Los conectores con resorte son extremadamente duraderos. A diferencia de cualquier otro tipo de conector, los pines pogo se comprimen verticalmente. Esta compresión unidireccional de todas las piezas reduce significativamente el desgaste de cada pieza. El problema aquí es que al insertar un conector, dos láminas de metal se rayan entre sí. Esto deteriorará el revestimiento exterior con el tiempo y reducirá la capacidad de carga actual. Este efecto es más fuerte cuando un usuario enchufa el conector con mayor fuerza. Sin embargo, esto no puede suceder con los pines saltadores ya que los únicos elementos de fricción son la interacción entre el émbolo y el cilindro. Esta fricción se genera a través de la fuerza del resorte interno que está limitada y especificada por el ingeniero.
5. Conector con alta tolerancia
Ningún otro tipo de conector tiene un recorrido tan alto como es el caso de los conectores pin pogo. Esto brinda a los ingenieros y usuarios una enorme libertad al usar el conector.
Los pequeños errores de producción pueden compensarse con el recorrido de trabajo. Los conectores utilizados dentro del teléfono eran pequeños conectores de resorte plano que tocaban los contactos del sensor de huellas dactilares montado en la cubierta posterior del teléfono. En áreas cálidas, el plástico de la tapa trasera se expandió y levantó las almohadillas de contacto de los conectores. Esto podría haberse evitado usando un conector con un recorrido más largo, que ofrece más tolerancia a tales deformaciones del material.
6. Conexión de montaje simple
Una de las principales consideraciones a la hora de diseñar un dispositivo es el montaje. Hacer conexiones manuales es costoso y requiere mucho trabajo. Con un conector de placa a placa que utiliza pines pogo, no es necesaria la alineación manual. Las piezas se pueden ensamblar rápidamente mientras
teniendo una gran flexibilidad en cuanto al orden de montaje. Esto hace que los pines pogo sean una opción cada vez más popular. Con pasadores como el pasador roscado, los ingenieros pueden incluso combinar el montaje y la conexión al mismo tiempo.
7. Flujo de corriente estable
El último punto es la extraordinaria estabilidad del flujo de corriente. Los pines Pogo se pueden equipar individualmente con fuerzas de resorte y diseños específicos. Al aumentar la fuerza del resorte, el émbolo se presiona de manera más estable contra el cilindro dentro del pasador. Esto da como resultado una mejor conductividad. Los diferentes diseños, como el diseño de bola y el diseño Pogo de alta corriente, también conducen a una mejora en el flujo de corriente. La clave aquí es maximizar la cantidad de puntos de contacto entre el émbolo y el cilindro para disminuir la posibilidad de una desconexión temporal. Durante una desconexión, toda la corriente puede fluir a través del resorte, lo que puede causar que el resorte se derrita y, en última instancia, provocar la falla del pasador.
